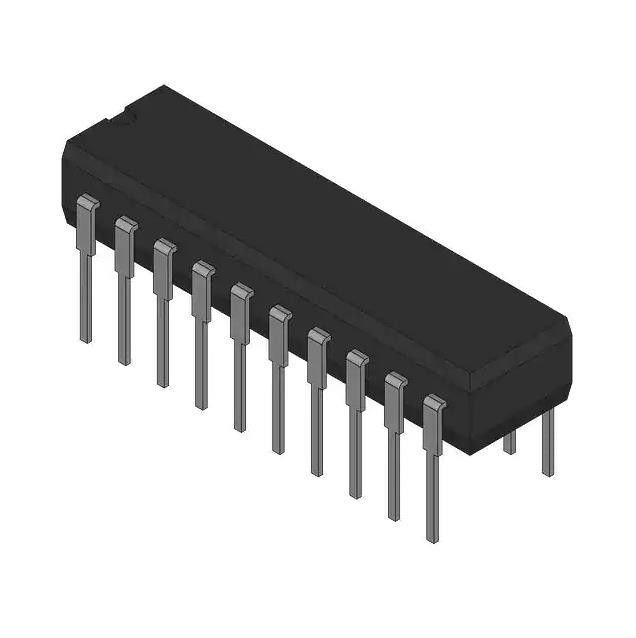

CY54FCT245ATDMB IC-Spaander 1 Element met 8 bits per Elementen 3-staat Output 20 CDIP
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | CY54FCT245ATDMB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal Elementen: | 1 | Aantal Beetjes per Element: | 8 |
|---|---|---|---|
| Inputtype: | - | Outputtype: | 3-Staten |
| Huidig - Hoge Output, Laag: | 12mA, 48mA | Voltage - Levering: | 4.5V ~ 5.5V |
| Werkende temperatuur: | -55°C ~ 125°C (TA) | Het Pakket van het leveranciersapparaat: | 20-CDIP |
| Hoog licht: | CY54FCT245ATDMB IC-Spaander,20 de Spaander van CDIP IC,CY54FCT245ATDMB IC |
||
Productomschrijving
CY54FCT245ATDMB IC-Spaander 1 Element met 8 bits per Elementen 3-staat Output 20-CDIP
Zendontvanger, niet-Omkeert 1 Element met 8 bits per Elementen 3-staat Output 20-CDIP
Specificaties van CY54FCT245ATDMB
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Logica | |
| Buffers, Bestuurders, Ontvangers, Zendontvangers | |
| Mfr | Texas Instruments |
| Reeks | 54FCT |
| Pakket | Massa |
| Productstatus | Actief |
| Logicatype | Zendontvanger, niet-Omkeert |
| Aantal Elementen | 1 |
| Aantal Beetjes per Element | 8 |
| Inputtype | - |
| Outputtype | 3-staat |
| Huidig - Hoge Output, Laag | 12mA, 48mA |
| Voltage - Levering | 4.5V ~ 5.5V |
| Werkende Temperatuur | -55°C ~ 125°C (Ta) |
| Opzettend Type | Door Gat |
| Pakket/Geval | 20-CDIP (0,300“, 7.62mm) |
| Het Pakket van het leveranciersapparaat | 20-CDIP |
| Het Aantal van het basisproduct | 54FCT245 |
Eigenschappen van CY54FCT245ATDMB
* Functie, Pinout, en Aandrijving Compatibel met de Logica van FCT en F-
* Versies de verminderde van VOH (typisch = 3,3 V) van Gelijkwaardige FCT-Functies
* Het rand-tarief Controleschakelschema FO verbeterde beduidend Lawaaikenmerken
* Ioff-Steunen gedeeltelijk-macht-onderaan Wijzeverrichting
* ESD de Bescherming overschrijdt JESD 22
– 2000-v menselijk-Lichaamsmodel (a114-a)
– 200-v Machinemodel (a115-a)
– 1000-v charged-Apparatenmodel (C101)
* Aangepaste Stijging en Dalingstijden
* Volledig - compatibel systeem met de Input en de Outputlogicaniveaus van TTL
* CY54FCT245T
– van de 48-doctorandus in de letteren de Stroom Outputgootsteen
12-doctorandus in de letteren Output Bronstroom
* CY74FCT245T
– van de 64-doctorandus in de letteren de Stroom Outputgootsteen
32-doctorandus in de letteren Output Bronstroom
* 3-staat Output
Beschrijvingen van CY54FCT245ATDMB
De ‚FCT245T-apparaten bevatten acht noninverting tweerichtingsbuffers met 3 output van de staat en zijn voorgenomen voor bus-georiënteerde toepassingen.
Transmit/ontvangt (T/R) ingevoerd bepaalt de richting van gegevensstroom door deze tweerichtingszendontvangers.
Breng (actieve hoogte) toelaat gegevens van a-havens aan B-havens over. De output laat toe (OE), wanneer de hoogte, zowel de havens van A als B-door hen in de hoog-impedantiestaat te zetten onbruikbaar maakt.
Deze apparaten worden volledig gespecificeerd voor gedeeltelijk-macht-benedentoepassingen weg gebruikend I. I van schakelschema maakt onbruikbaar
output, die schadelijk huidig terugvloeien verhinderen door het apparaat wanneer het neer wordt aangedreven.
Milieu & de Uitvoerclassificaties van CY54FCT245ATDMB
| ATTRIBUTEN | BESCHRIJVING |
|---|---|
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
