TPS61088QRHLRQ1 DIP IC-aansluiting PWR MGMT Ic schakelende regelaar
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS61088QRHLRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Huidig - Output: | 10A | Frequentie - Omschakeling: | 200kHz ~ 2.2MHz |
|---|---|---|---|
| Synchrone Gelijkrichter: | Ja | Werkende temperatuur: | -40°C ~ 125°C (TJ) |

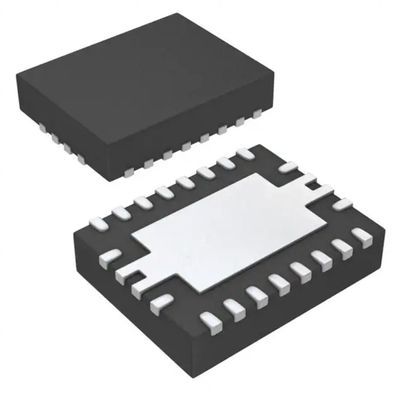

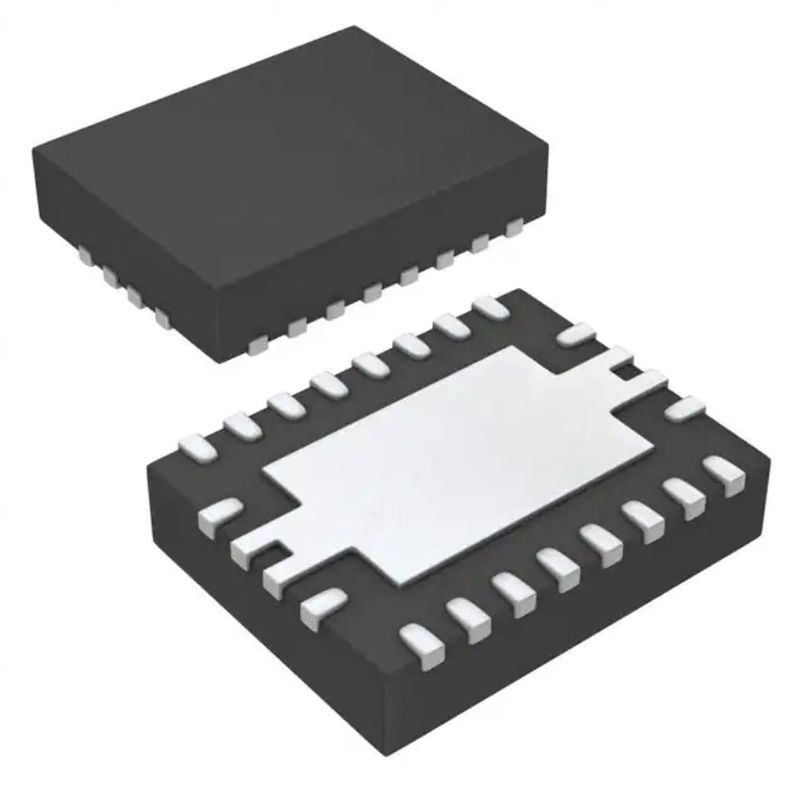

| Opzettend Type: | De oppervlakte zet op | Pakket/Geval: | 20-VFQFN Blootgesteld Stootkussen |
| Het Pakket van het leveranciersapparaat: | 20-VQFN (3.5x4.5) | Het Aantal van het basisproduct: | TPS61088 |
| Hoog licht: | TPS61088QRHLRQ1 DIP IC,DIP IC Socket PWR MGMT,PWR MGMT Ic schakelende regelaar |
||
Productomschrijving
TPS61088QRHLRQ1 Dip Ic Sockets Ic Pwr Mgmt Switching Regulator
Boost Switching Regulator IC Positief Instelbaar 4,5V 1 Uitgang 10A 20-VFQFN blootliggende pad
Specificaties van TPS61088QRHLRQ1
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregelaars - DC DC schakelende regelaars | |
| Mfr | Texas Instrumenten |
| Serie | Automobiel, AEC-Q100 |
| Pakket | Band & Spoel (TR) |
| product status | Actief |
| Functie | Opstap |
| Uitgangsconfiguratie | Positief |
| Topologie | Boost |
| Uitgangstype | Verstelbaar |
| Aantal uitgangen | 1 |
| Spanning - ingang (min.) | 2,7V |
| Spanning - ingang (max.) | 12V |
| Spanning - Uitgang (Min/Vast) | 4,5 V |
| Spanning - Uitgang (Max) | 12.6V |
| Huidige uitgang | 10 A |
| Frequentie - Schakelen | 200 kHz ~ 2,2 MHz |
| Synchrone gelijkrichter | Ja |
| Bedrijfstemperatuur | -40°C ~ 125°C (TJ) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 20-VFQFN blootliggende pad |
| Toestelpakket leverancier | 20-VQFN (3,5x4,5) |
| Basisproductnummer | TPS61088 |
Kenmerken vanTPS61088QRHLRQ1
• AEC-Q100 Gekwalificeerd voorAutomobieltoepassingen:
- ApparaattemperatuurGraad 1: -40°C tot+125°C, TA
• Bereik ingangsspanning: 2,7tot 12 V
• Uitgangsspanningsbereik: 4.5 tot 12,6 V
• 10 A schakelstroom
• Hoger dan 90%Rendement bij VIN = 5 V,VOUT = 9 V en IOUT = 3 A
• Modusselectie tussenPFM-modus en geforceerdPWM-modus bij lichte belasting
• 1 µA Stroom naar VINVastzetten tijdens afsluiten
• Weerstand-programmeerbaarSchakel piekstroomlimiet in
• Regelbaar schakelenFrequentie: 200 kHz tot 2,2MHz
• Programmeerbare zachte start
• UitgangsoverspanningBeveiliging bij 13,2 V
• Cyclus voor cyclusOverstroombeveiliging
• Thermische uitschakeling
• 4,50 mm × 3,50 mm 20-Pin VQFN-pakket
• Maak een ontwerp op maatDe TPS61088-Q1 gebruikenmet de WEBENCH PowerOntwerper
toepassingenvanTPS61088QRHLRQ1
• Automotive E-call
• Automotive slimme antenne
• Automotive Power-overCoax-toepassingen
Milieu- en exportclassificaties vanTPS60400DBVR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
