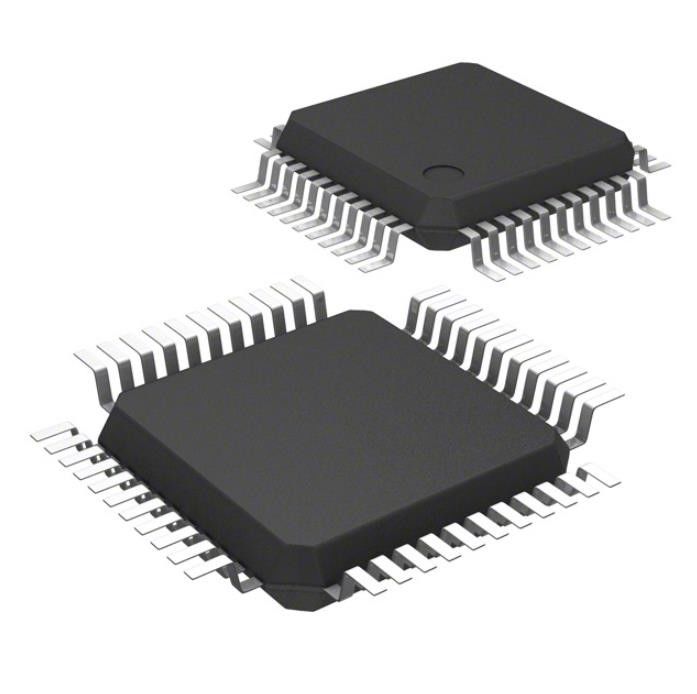

R5F100FJAFP#50 Tantaal Chip Condensator Ic Mcu 16bit 256kb Flash 44lqfp

Technologie met ultralaag stroomverbruik

• VDD = enkele voedingsspanning van 1,6 tot 5,5 V

• HALT-modus

• STOP-modus

• SNOOZE-modus

RL78 CPU-kern

• CISC-architectuur met 3-traps pijplijn

• Minimale instructie-uitvoeringstijd: kan worden gewijzigd van hoge snelheid (0,03125 μs: @ 32 MHz werking met snelle on-chip oscillator) naar ultralage snelheid (30,5 μs: @ 32,768 kHz werking met subsysteemklok)

• Adresruimte: 1 MB

• Registers voor algemeen gebruik: (8-bits register × 8) × 4 banken

• On-chip RAM: 2 tot 32 KB

Code flash-geheugen

• Codeflashgeheugen: 16 tot 512 KB

• Blokgrootte: 1 KB

• Verbod op het wissen en herschrijven van blokken (beveiligingsfunctie)

• Debug-functie op de chip

• Zelfprogrammering (met boot-swap-functie/flash shield-vensterfunctie)

Gegevens Flash-geheugen

• Data-flashgeheugen: 4 KB tot 8 KB

• Achtergrondoperatie (BGO): Instructies kunnen worden uitgevoerd vanuit het programmageheugen terwijl het dataflashgeheugen wordt herschreven.

• Aantal herschrijvingen: 1.000.000 keer (TYP.)

• Voltage van herschrijvingen: VDD = 1,8 tot 5,5 V

High-speed on-chip oscillator

• Kies uit 32 MHz, 24 MHz, 16 MHz, 12 MHz, 8 MHz, 6 MHz, 4 MHz, 3 MHz, 2 MHz en 1 MHz

• Hoge nauwkeurigheid: +/- 1,0 % (VDD = 1,8 tot 5,5 V, TA = -20 tot +85°C)

Bedrijfsomgevingstemperatuur

• TA = -40 tot +85°C (A: consumententoepassingen, D: industriële toepassingen)

• TA = -40 tot +105°C (G: industriële toepassingen)

Energiebeheer en resetfunctie

• On-chip power-on-reset (POR) circuit

• On-chip voltage detector (LVD) (selecteer interrupt en reset uit 14 niveaus) DMA (Direct Memory Access) controller

• 2/4 kanalen

• Aantal klokken tijdens overdracht tussen 8/16-bit SFR en interne RAM: 2 klokken Vermenigvuldiger en deler/vermenigvuldig-accumulator

• 16 bits × 16 bits = 32 bits (niet-ondertekend of ondertekend)

• 32 bits ÷ 32 bits = 32 bits (niet ondertekend)

• 16 bits × 16 bits + 32 bits = 32 bits (niet-ondertekend of ondertekend)

Seriële interface

• Vereenvoudigde SPI (CSI Note 1): 2 tot 8 kanalen

• UART/UART (LIN-bus ondersteund): 2 tot 4 kanalen

• I2C/Vereenvoudigde I2C-communicatie: 3 tot 10 kanalen

Timer

• 16-bit timer: 8 tot 16 kanalen

• 12-bits intervaltimer: 1 kanaal

• Realtime klok: 1 kanaal (kalender voor 99 jaar, alarmfunctie en klokcorrectiefunctie)

• Watchdog-timer: 1 kanaal (bedienbaar met de speciale low-speed on-chip oscillator) A/D-omzetter

• A/D-omzetter met 8/10-bits resolutie (VDD = 1,6 tot 5,5 V)

• Analoge ingang: 6 tot 26 kanalen

• Interne referentiespanning (1,45 V) en temperatuur

sensor Opmerking 2

I/O-poort

• I/O-poort: 16 tot 120 (N-ch open drain I/O [bestand tegen spanning van 6 V]: 0 tot 4, N-ch open drain I/O [VDD bestand tegen spanning Opmerking 3/EVDD bestand tegen

spanning Opmerking 4]: 5 tot 25)

• Kan worden ingesteld op N-ch open drain, TTL-invoerbuffer en on-chip pull-up-weerstand

• Verschillende potentiële interface: kan worden aangesloten op een 1,8/2,5/3 V-apparaat

• Sleutelonderbrekingsfunctie op de chip

• On-chip controller voor klokuitgang/zoemeruitgang

Anderen

• On-chip BCD (binary-coded decimal) correctiecircuit Opmerkingen 1. Hoewel de CSI-functie over het algemeen SPI wordt genoemd, wordt het in dit product ook wel CSI genoemd, en daarom wordt er in deze handleiding ook naar verwezen.

2. Kan alleen worden geselecteerd in de HS-modus (high-speed main).

3. Producten met 20 tot 52 pinnen

4. Producten met 64 tot 128 pinnen
