MILITAIRE Programmeerbare Logicaspaanders 4CH 2 INGEVOERDE 3V AAN 1 CD4001BF3A
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | CD4001BF3A |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Model: | JM38510/50404BRA | pakket: | massa |
|---|---|---|---|
| Mfg: | Ti | Temperatuur: | -55°C ~ 125°C |
| Productstatus: | Actief | ||
| Hoog licht: | MILITAIRE Programmeerbare Logicaspaanders,4CH programmeerbare Logicaspaanders,CD4001BF3A |
||
Productomschrijving

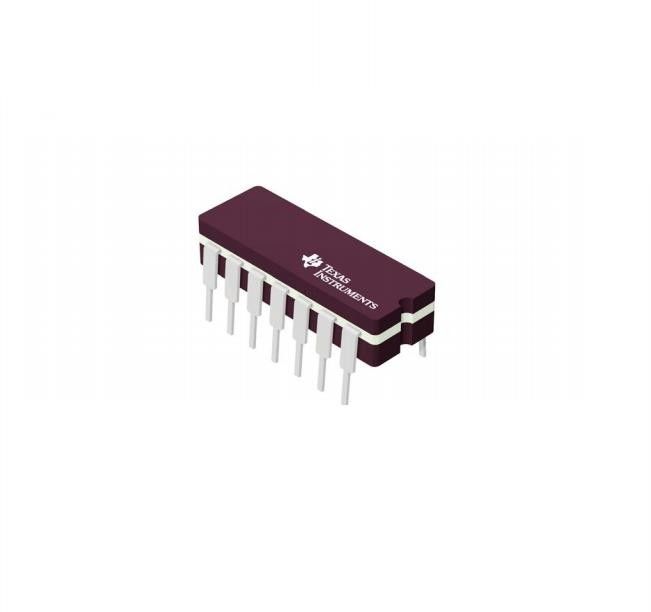

CD4001BF3A MILITAIRE Geïntegreerde schakeling IC Chip Logic 4-CH, 2-INGEVOERD 3-v AAN 1
NOCH Poort IC 4 Kanaal 14-CDIP
Specificaties van CD4001BF3A
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Logica | |
| Poorten en Omschakelaars | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Buis |
| Productstatus | Actief |
| Logicatype | NOCH Poort |
| Aantal Kringen | 4 |
| Aantal Input | 2 |
| Eigenschappen | - |
| Voltage - Levering | 3V ~ 18V |
| Huidig - Rustig (Maximum) | 5 µA |
| Huidig - Hoge Output, Laag | 6.8mA, 6.8mA |
| Het Lage Niveau van de inputlogica - | 1.5V ~ 4V |
| Het Hoge Niveau van de inputlogica - | 3.5V ~ 11V |
| Max Propagation Delay @ V, Maximum cl | 90ns @ 15V, 50pF |
| Werkende Temperatuur | -55°C ~ 125°C |
| Opzettend Type | Door Gat |
| Het Pakket van het leveranciersapparaat | 14-CDIP |
| Pakket/Geval | 14-CDIP (0,300“, 7.62mm) |
Eigenschappen van CD4001BF3A
■Propagatievertraging time=60 NS (type.) bij CL=50pF, VDD=10V
■Als buffer opgetreden voor input en output
■Gestandaardiseerde sy mmetrical outputkenmerken
■parametrische classificaties 100% testedformaximumquiescentcurrentat201 5-v.10-V, en 15-v
■Maximumingangsstroom van 1μA bij 18V over volledige pakket-temperatuur waaier; Na 100 bij 18 V en 25°c
#Noise marge (over de volledige waaier van de pakkettemperatuur):
1Vat VDD=5V 2Vat VDD=10V 2.5VatVDD-15V
■Voldoet aan alle vereisten van JEDEC Voorlopige Standaardno.13b, „Standaardspecltications forDescriptionof „B“ SeriesCMOSDevices“
MAXIMUMclassificaties, absoluut-Maximumwaarden van CD4001BF3A
GELIJKSTROOM-LEVERING-VOLTAGE WAAIER. (VDD)
Voltages refarancad aan Vss-Terminal): - 0.5V to+20V
NPUTvoLTAGEwaaier, ALLE INPUT: - 0.5V aan VDD +05V
DCINPUTCuARENT, AY ONEINPUT: ±10mA
MACHTSdissipatie PER PAKKET (PD)
ForTA=-559Clo+100°C, 500mW
ForTA=+100C lo125°C, Drnte Lineartys 12mwW/C lo 200mw
APPARATENdissipatie PER OUTPUTtransistor
FORTA=FULLPACKAGE-TEMPERATURERANGE (AL Pakket Typee): 100mW
LOOD TEMPERATUAE (TIJDENS HET SOLDEREN):
Bij afstand 1/16 ±1/32 duim (1.59±0.79mm) fromcase voor 10s maximum +265°C
Milieu & de Uitvoerclassificaties van CD4001BF3A
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | Niet van toepassing |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
