NVMFWS015N10MCLT1G PTNG 100V LL NCH SO-8FL BEVOCHTBAAR
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | NVMFWS015N10MCLT1G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | FET Type: | N-Channel |
|---|---|---|---|
| Technologie: | MOSFET (Metaaloxide) | Afvoerkanaal aan Bronvoltage (Vdss): | 100 V |
| Huidig - Ononderbroken Afvoerkanaal (Identiteitskaart) @ 25°C: | 10.5A (Ta), 54A (Tc) | Aandrijvingsvoltage (Max Rds On, Min Rds On): | 4.5V, 10V |
| Rds op (Maximum) @ Identiteitskaart, Vgs: | 12.2mOhm @ 14A, 10V | Vgs ((Maximum) Th) @ Identiteitskaart: | 3V @ 77µA |
| Markeren: | NVMFWS015N10MCLT1G,PTNG 100V LL NCH,100V LL NCH SO-8FL |
||
Productomschrijving
NVMFWS015N10MCLT1G Tantaal Chip Condensator Ptng 100v Ll Nch So-8fl Bevochtigbaar

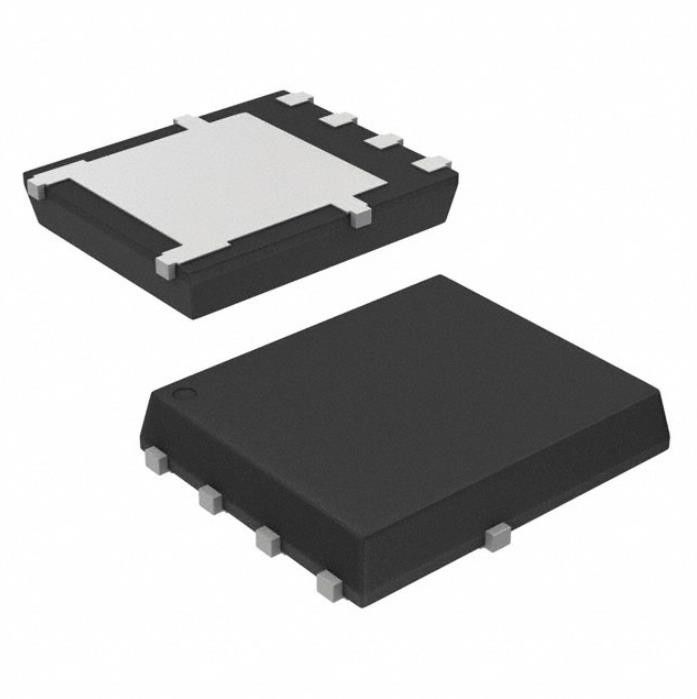

N-kanaal 100 V 10,5 A (Ta), 54 A (Tc) 3 W (Ta), 79 W (Tc) Opbouwmontage 5-DFN (5x6) (8-SOFL)
Specificaties vanNVMFWS015N10MCLT1G
| TYPE | BESCHRIJVING |
| Categorie | Transistoren |
| FET's, MOSFET's | |
| Mfr | onssemi |
| Serie | Automobiel, AEC-Q101 |
| product status | Actief |
| FET-type | N-kanaal |
| Technologie | MOSFET (metaaloxide) |
| Afvoer naar bronspanning (Vdss) | 100 V |
| Stroom - Continue afvoer (Id) @ 25°C | 10.5A (Ta), 54A (Tc) |
| Stuurspanning (Max Rds aan, Min Rds aan) | 4,5V, 10V |
| Rds Aan (Max) @ Id, Vgs | 12,2 mOhm bij 14 A, 10 V |
| Vgs(th) (Max) @ Id | 3V bij 77 µA |
| Poortlading (Qg) (Max) @ Vgs | 19 nC bij 10 V |
| Vgs (maximaal) | ±20V |
| Ingangscapaciteit (Ciss) (Max) @ Vds | 1338 pF bij 50 V |
| FET-functie | - |
| Vermogensdissipatie (Max) | 3W (Ta), 79W (Tc) |
| Bedrijfstemperatuur | -55°C ~ 175°C (TJ) |
| Montage type | Opbouwmontage |
| Toestelpakket leverancier | 5-DFN (5x6) (8-SOFL) |
| Pakket / koffer | 8-PowerTDFN, 5 kabels |
Kenmerken vanNVMFWS015N10MCLT1G
• Kleine voetafdruk (5x6 mm) voor compact ontwerp
• Lage RDS(aan) om geleidingsverliezen te minimaliseren
• Lage QG en capaciteit om driververliezen te minimaliseren
• NVMFWS015N10MCL − Bevochtigbare flankoptie voor verbeterde optische inspectie
toepassingen vanNVMFWS015N10MCLT1G
1. De gehele toepassingsomgeving heeft invloed op de getoonde thermische weerstandswaarden
en ze zijn geen constanten en zijn alleen geldig voor de vermelde specifieke voorwaarden.
2. Opbouw gemonteerd op FR4-bord met behulp van een 650 mm2, 2 oz.Cu-pad.
3. Maximale stroom voor pulsen zolang 1 seconde hoger is maar afhankelijk van pulsduur en duty cycle.
Milieu- en exportclassificaties vanNVMFWS015N10MCLT1G
| ATTRIBUUT | BESCHRIJVING |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
