20CDIP programmeerbare Logicaspaanders 54FCT574TDB 1 het Type van Elementend Positieve Rand met 8 bits
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | CY54FCT245ATDMB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal Elementen: | 1 | Aantal Beetjes per Element: | 8 |
|---|---|---|---|
| Max Voortplantingsvertraging @ V, Max CL: | 11ns @ 5V, 50pF | Huidig - Hoge Output, Laag: | 15mA, 48mA |
| Voltage - Levering: | 4.5V ~ 5.5V | Huidig - Rustig (IQ): | 1 mA |
| Inputcapacitieve weerstand: | 10 pF | Werkende temperatuur: | -55°C ~ 125°C (TA) |
| Hoog licht: | 20CDIP programmeerbare Logicaspaanders,54FCT574TDB,Programmeerbare Logicaspaanders met 8 bits |
||
Productomschrijving

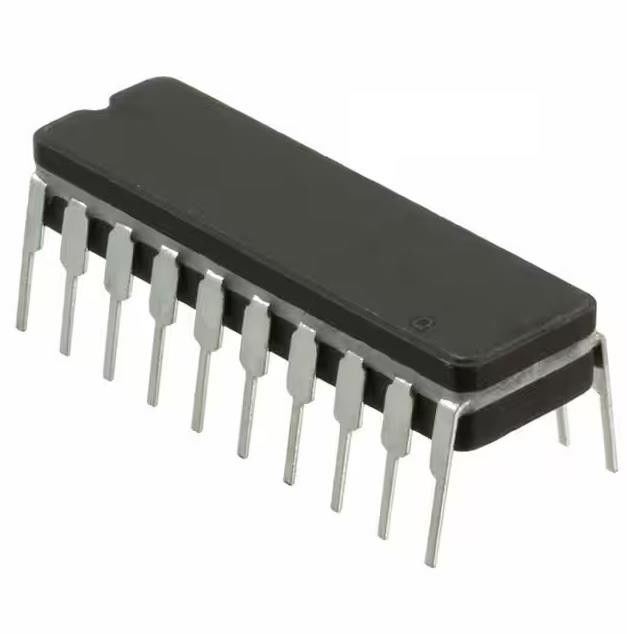

54FCT574TDB IC-Logicaspaander 1 Elementen D-Type Positieve Rand met 8 bits 20-CDIP
Zendontvanger, niet-Omkeert 1 Element met 8 bits per Elementen 3-staat Output 20-CDIP
Specificaties van 54FCT574TDB
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Logica | |
| Flip Flops | |
| Mfr | Renesaselektronika Amerika N.v. |
| Reeks | - |
| Pakket | Buis |
| Productstatus | De uiterste datum koopt |
| Functie | Norm |
| Type | D-type |
| Outputtype | Tri-staat |
| Aantal Elementen | 1 |
| Aantal Beetjes per Element | 8 |
| Max Propagation Delay @ V, Maximum cl | 11ns @ 5V, 50pF |
| Trekkertype | Positieve Rand |
| Huidig - Hoge Output, Laag | 15mA, 48mA |
| Voltage - Levering | 4.5V ~ 5.5V |
| Huidig - Rustig (IQ) | 1 mA |
| Inputcapacitieve weerstand | 10 pF |
| Werkende Temperatuur | -55°C ~ 125°C (Ta) |
| Opzettend Type | Door Gat |
| Het Pakket van het leveranciersapparaat | 20-CDIP |
| Pakket/Geval | 20-CDIP (0,300“, 7.62mm) |
| Het Aantal van het basisproduct | 54FCT574 |
Eigenschappen van 54FCT574TDB
• Norm., de rangen van A, en c-
• Lage input en outputlekkage ≤1µA (max.)
• CMOS machtsniveaus
• Ware de input en de outputverenigbaarheid van TTL:
– VOH = 3.3V (type.)
– Volume = 0.3V (type.)
• Hoge Aandrijvingsoutput (- 15mA IOH, 48mA IOL)
• Ontmoet of overschrijdt de standaard 18 specificaties van JEDEC
• Militair product volgzaam aan mil-std-883, Klasse B en DESC
vermeld (duidelijk dubbel)
• De macht maakt weg output onbruikbaar toelaat „levende toevoeging“
• Beschikbaar in de volgende pakketten:
– Industrieel: SOIC, QSOP
– Militair: CERDIP, LCC
Beschrijvingen van 54FCT574TDB
FCT574T is een gebouwd register dat met 8 bits een geavanceerde dubbele metaalcmos technologie gebruikt. Deze registers bestaan uit acht D-Type wipschakelaars met a
als buffer opgetreden voor gemeenschappelijke klok en als buffer opgetreden voor de outputcontrole van 3 staat. Wanneer de output (OE) ingevoerd laag is toelaat, wordt de acht output toegelaten. Wanneer de OE-input hoog is, is de output in de hoog-impedantiestaat.
Het inputgegeven dat aan de opstelling en de greeptijdvereisten van wordt de input van D voldoet overgebracht naar de q-output over de laag-aan-hoge overgang van de klokinput.
Milieu & de Uitvoerclassificaties van 54FCT574TDB
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | Niet volgzame RoHS |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 1 (Onbeperkt) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
