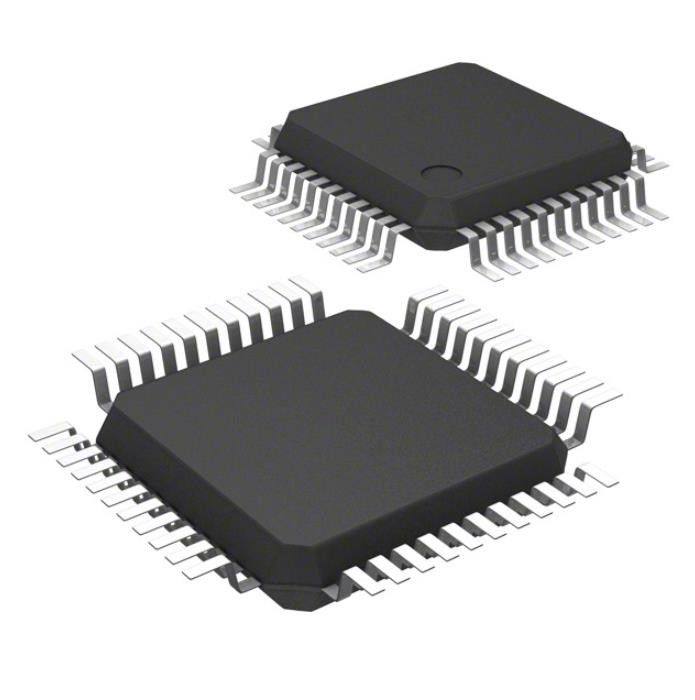

R5F100FGAFP#50 128kb Flits de met 16 bits 44lqfp van tantaliumchip capacitor ic mcu

Ultra-low technologie van de machtsconsumptie

• VDD = enig voedingvoltage van 1,6 tot 5,5 V

• HALTwijze

• EINDEwijze

• DUT wijze

RL78 cpu-kern

• CISC-architectuur met 3 stadiumpijpleiding

• De minimumtijd van de instructieuitvoering: Kan changedfrom hoge snelheid zijn (0,03125 μs: @ de oscillator van de de hoge snelheids op-spaander van 32 Mhz operationwith) aan ultra-low snelheid (30,5 μs: @ 32,768 kHzverrichting met subsystemclock)

• Adresruimte: 1 MB

• Registers voor algemeen gebruik: (register met 8 bits × 8) banken × 4

• Op-spaander RAM: 2 tot 32 KB

Codeflashgeheugen

• Codeflashgeheugen: 16 tot 512 KB

• Blokgrootte: 1 KB

• Het verbod van blok wist en herschrijvend (securityfunction)

• De op-spaander zuivert functie

• Zelf-programmeert (met de functie van het laarsruilmiddel/flits shieldwindow functie)

Gegevensflashgeheugen

• Gegevensflashgeheugen: 4 KB aan 8 KB

• Achtergrondverrichting (BGO): De instructies kunnen beexecuted van het programmageheugen terwijl het herschrijven van thedataflashgeheugen.

• Het aantal van herschrijft: 1.000.000 keer (TYPE.)

• Het voltage van herschrijft: VDD = 1,8 tot 5,5 V

De oscillator van de hoge snelheids op-spaander

• Selecteer uit 32 Mhz, 24 Mhz, 16 Mhz, 12 Mhz, 8 Mhz, 6 Mhz, 4 Mhz, 3 Mhz, 2 Mhz, en 1 Mhz

• Hoge nauwkeurigheid: +/- 1.0% (VDD = 1,8 tot 5,5 V, Ta = -20 aan +85°C) Werkende omgevingstemperatuur

• Ta = -40 aan +85°C (A: De toepassingen van de consument, D: Industriële toepassingen)

• Ta = -40 aan +105°C (G: Industriële toepassingen)

Energiebeheer en het terugstellenfunctie

• Het op-spaander macht-op-terugstellen (POR) kring

• De detector van het op-spaandervoltage (Uitgezochte LVD) (onderbreek en het terugstellen van 14 niveaus)

Van DMA (Directe geheugentoegang) het controlemechanisme

• 2/4 kanalen

• Aantal klokken tijdens overdracht tussen 8/16-beetje SFR en intern RAM: 2 klokken
