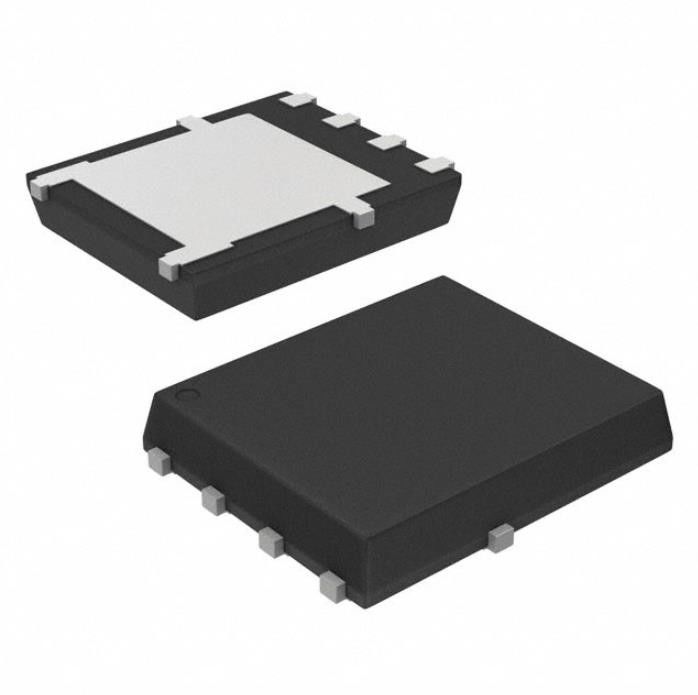

NVMFS5C430NWFAFT1G tantalium Chip Capacitor Mosfet n-CH 40v 35a/185a 5dfn
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | NVMFS5C430NWFAFT1G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | FET Type: | N-Channel |
|---|---|---|---|
| Technologie: | MOSFET (Metaaloxide) | Afvoerkanaal aan Bronvoltage (Vdss): | 40 V |
| Huidig - Ononderbroken Afvoerkanaal (Identiteitskaart) @ 25°C: | 35A (Ta), 185A (Tc) | Aandrijvingsvoltage (Max Rds On, Min Rds On): | 10V |
| Rds op (Maximum) @ Identiteitskaart, Vgs: | 1.7mOhm @ 50A, 10V | Vgs ((Maximum) Th) @ Identiteitskaart: | 3.5V @ 250µA |
Productomschrijving
NVMFS5C430NWFAFT1G tantalium Chip Capacitor Mosfet n-CH 40v 35a/185a 5dfn
N-Channel 40 V 35A (Ta), 185A (Tc) 3.8W (Ta) de Oppervlakte, van 106W (Tc) zet 5-DFN (5x6) op (8-SOFL)
Specificaties van NVMFS5C430NWFAFT1G
| TYPE | BESCHRIJVING |
| Categorie | Afzonderlijke Halfgeleiderproducten |
| Transistors | |
| FETs, MOSFETs | |
| Enige FETs, MOSFETs | |
| Mfr | onsemi |
| Reeks | Automobiel, aec-Q101 |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Productstatus | Actief |
| FET Type | N-Channel |
| Technologie | MOSFET (Metaaloxide) |
| Afvoerkanaal aan Bronvoltage (Vdss) | 40 V |
| Huidig - Ononderbroken Afvoerkanaal (Identiteitskaart) @ 25°C | 35A (Ta), 185A (Tc) |
| Aandrijvingsvoltage (Max Rds On, Min Rds On) | 10V |
| Rds op (Maximum) @ Identiteitskaart, Vgs | 1.7mOhm @ 50A, 10V |
| Vgs ((Maximum) Th) @ Identiteitskaart | 3.5V @ 250µA |
| Poortlast ((Maximum) Qg) @ Vgs | nC 47 @ 10 V |
| (Maximum) Vgs | ±20V |
| Inputcapacitieve weerstand ((Maximum) Ciss) @ Vds | 3300 pF @ 25 V |
| FET Eigenschap | - |
| (Maximum) machtsdissipatie | 3.8W (Ta), 106W (Tc) |
| Werkende Temperatuur | -55°C ~ 175°C (TJ) |
| Opzettend Type | De oppervlakte zet op |
| Het Pakket van het leveranciersapparaat | 5-DFN (5x6) (8-SOFL) |
| Pakket/Geval | 8-PowerTDFN, 5 Lood |
| Het Aantal van het basisproduct | NVMFS5 |
EIGENSCHAPPEN van NVMFS5C430NWFAFT1G
• Kleine Voetafdruk (5x6 mm) voor Compact Ontwerp
• Lage RDS () om Geleidingsverliezen te minimaliseren
• Lage QG en Capacitieve weerstand om Bestuurder Losses te minimaliseren
• Bevochtigbare de Flankoptie van NVMFS5C430NWF − voor Verbeterde Optische Inspectie
• AEC−Q101 gekwalificeerd en Geschikt PPAP
• Deze Apparaten zijn Pb−Free en zijn Volgzame RoHS
Toepassingen van NVMFS5C430NWFAFT1G
1. Het volledige toepassingsmilieu beïnvloedt de thermische weerstand taxeert getoond, zijn zij geen constanten en zijn slechts geldig voor de bijzondere genoteerde voorwaarden.
2. Surface−mounted op FR4-raad die een 650 mm2, 2 oz gebruiken. Cu-stootkussen.
3. Maximumstroom voor impulsen zolang 1 tweede hoger is maar is afhankelijk van impulsduur en plichtscyclus.
Milieu & de Uitvoerclassificaties van NVMFS5C430NWFAFT1G
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 1 (Onbeperkt) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
Wilt u meer details over dit product weten
