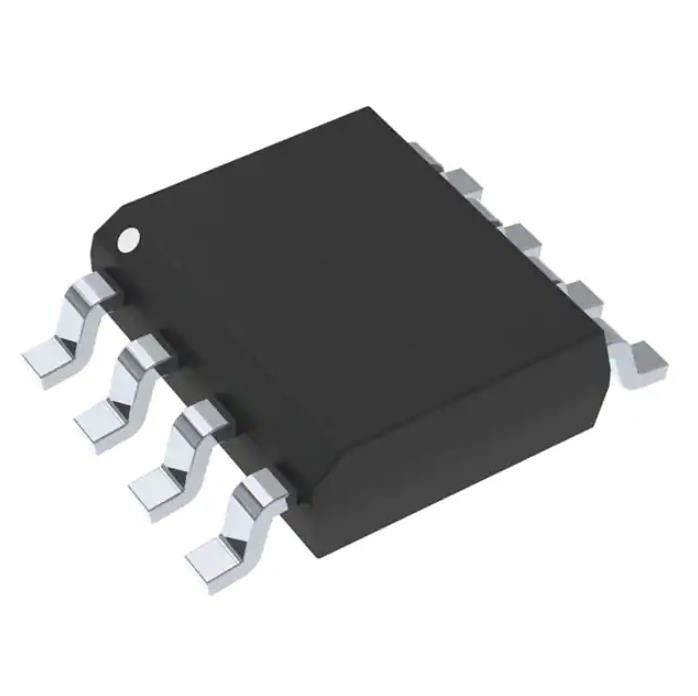

NCV5183DR2G Tvs Diode Smd Ic Gate Drvr Half-Bridge 8soic NCV5183DR2GOSCT-ND
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | NCV5183DR2G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Inputtype: | Niet-omkeert | Hoog Zij Maximum Voltage - (Laarzentrekker): | 600 V |
|---|---|---|---|
| Stijgings/Daling Tijd (Type): | 12ns, 12ns | Werkende temperatuur: | -40°C ~ 125°C (TJ) |
| Opzettend Type: | De oppervlakte zet op | Pakket/Geval: | 8-SOIC (0,154“, 3.90mm Breedte) |
| Het Pakket van het leveranciersapparaat: | 8-SOIC | Het Aantal van het basisproduct: | NCV5183 |
Productomschrijving
NCV5183DR2G Tvs Diode Smd Ic Gate Drvr Half-Bridge 8soic NCV5183DR2GOSCT-ND
Half-Bridge Gate Driver IC Niet-inverterend 8-SOIC
Specificaties van NCV5183DR2G
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Poort chauffeurs | |
| Mfr | onssemi |
| Serie | Automobiel, AEC-Q100 |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Digi-Key Programmeerbaar | Niet geverifieerd |
| Gedreven configuratie | Halve brug |
| Kanaaltype | Onafhankelijk |
| Aantal chauffeurs | 2 |
| Type poort | N-kanaal MOSFET |
| Spanning - voeding | 9V ~ 18V |
| Logische spanning - VIL, VIH | 1,2 V, 2,5 V |
| Stroom - Piekoutput (Source, Sink) | 4.3A, 4.3A |
| Invoertype | Niet-inverterend |
| Hoge spanning aan de zijkant - Max (Bootstrap) | 600 V |
| Stijgings-/dalingstijd (type) | 12ns, 12ns |
| Bedrijfstemperatuur | -40°C ~ 125°C (TJ) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 8-SOIC (0,154", 3,90 mm breed) |
| Toestelpakket leverancier | 8-SOIC |
| Basisproductnummer | NCV5183 |
Kenmerken vanNCV5183DR2G
•Automotive gekwalificeerd voor AEC Q100
•Spanningsbereik: tot 600 V•dV/dt-immuniteit
•Poortaandrijving Voedingsbereik van 9 V tot 18 V
•Uitgangsbron / zinkstroomvermogen 4,3 A / 4,3 A
•Compatibel met 3,3 V en 5 V ingangslogica
•Verlengde toegestane spanningsschommeling van de negatieve brugpen tot -10 V
•Gematchte voortplantingsvertragingen tussen beide kanalen
•Voortplantingsvertraging typisch 120 ns
•Onder VCC LockOut (UVLO) voor beide kanalen
•Pin-to-pin compatibel met industriestandaarden
•Dit zijn Pb-vrije apparaten
toepassingen vanNCV5183DR2G
•Voedingen voor Telecom en Datacom
•Half-Bridge en Full-Bridge Converters
•Push-Pull-omzetters
•Hoogspannings synchrone-buck-converters
Milieu- en exportclassificaties vanNCV5183DR2G
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
