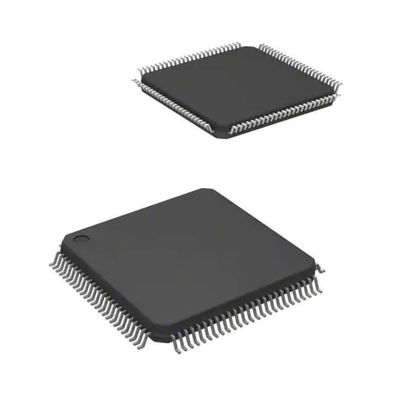

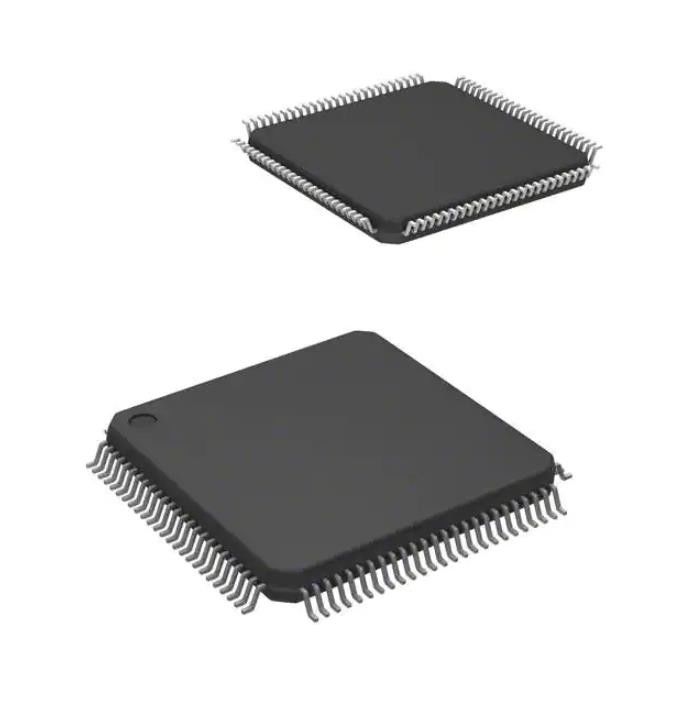

LPC54606J512BD100E Tvs Diode Smd Ic Mcu 32bit 512kb Flash 100lqfp
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LPC54606J512BD100E |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal van I/O: | 64 | De Grootte van het programmageheugen: | 512KB (512K x 8) |
|---|---|---|---|
| Het Type van programmageheugen: | FLITS | EEPROM-Grootte: | 16K x 8 |
| RAM Size: | 200K x 8 | Voltage - Levering (Vcc/Vdd): | 1.71V ~ 3.6V |
| Gegevensconvertors: | A/D 12x12b | Oscillatortype: | Intern |
Productomschrijving
ARM® Cortex®-M4 LPC546xx Microcontroller IC 32-Bit Single-Core 180MHz 512KB (512K x 8) FLASH 100-LQFP (14x14)
Specificaties vanLPC54606J512BD100E
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | NXP VS Inc. |
| Serie | LPC546xx |
| Pakket | Dienblad |
| product status | Actief |
| Digi-Key Programmeerbaar | Niet geverifieerd |
| Kernprocessor | ARM® Cortex®-M4 |
| Kerngrootte | 32-bits enkele kern |
| Snelheid | 180 MHz |
| Connectiviteit | CANbus, Ethernet, I²C, SPI, UART/USART, USB |
| Randapparatuur | Brown-out Detectie/Reset, DMA, I²S, POR, PWM, WDT |
| Aantal I/O | 64 |
| Programma Geheugengrootte | 512KB (512K x 8) |
| Programma geheugentype | FLASH |
| EEPROM-formaat | 16K x 8 |
| RAM-grootte | 200K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 1,71V ~ 3,6V |
| Gegevens Converters | A/D 12x12b |
| Oscillatortype | Intern |
| Bedrijfstemperatuur | -40°C ~ 105°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 100-LQFP |
| Toestelpakket leverancier | 100-LQFP (14x14) |
| Basisproductnummer | LPC54606 |
Kenmerken vanLPC54606J512BD100E
• ARM Cortex-M4 kern (versie r0p1):
• ARM Cortex-M4-processor, werkend op een frequentie tot 220 MHz.
• De LPC5460x/61x-apparaten werken op CPU-frequenties tot 180 MHz.Het LPC54628-apparaat werkt met CPU-frequenties tot 220 MHz.
• Floating Point Unit (FPU) en Memory Protection Unit (MPU).
• ARM Cortex-M4 ingebouwde Nested Vectored Interrupt Controller (NVIC).
• Niet-maskeerbare Interrupt (NMI) ingang met een
selectie van bronnen.
• Serial Wire Debug (SWD) met zes instructieonderbrekingspunten, twee letterlijke vergelijkers en vier controlepunten.Inclusief Serial Wire Output en ETM Trace voor verbeterde foutopsporingsmogelijkheden, en een tijdstempelteller voor foutopsporing.
• Systeem tik timer
toepassingenvanLPC54606J512BD100E
• Enkele voeding 1,71 V tot 3,6 V.
• Power-On Reset (POR).
• Brown-Out Detect (BOD) met afzonderlijke drempels voor onderbreking en geforceerde reset.
• JTAG-grensscan ondersteund.
• 128-bits uniek apparaatserienummer voor identificatie.
• Bedrijfstemperatuurbereik -40 °C tot +105 °C.
• Beschikbaar in TFBGA180-, TFBGA100-, LQFP208- en LQFP100-pakketten.
Milieu- en exportclassificaties vanLPC54606J512BD100E
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
