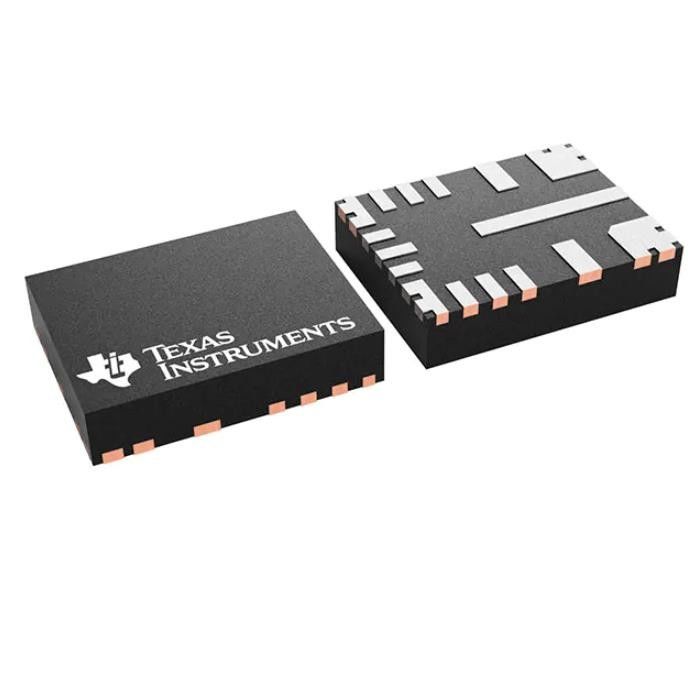

LM61480RPHR Tvs Diode Smd 296-LM61480RPHRTR-ND IC REG BUCK ADJ 8A 16VQFN
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM61480RPHR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Functie: | Stap - neer |
|---|---|---|---|
| Outputconfiguratie: | Positief | Topologie: | Bok |
| Outputtype: | regelbaar | Aantal Output: | 1 |
| Ingevoerd voltage - (Min): | 3V | Ingevoerd voltage - (Maximum): | 36V |
Productomschrijving
LM61480RPHR Tvs Diode Smd 296-LM61480RPHRTR-ND IC REG BUCK ADJ 8A 16VQFN
Buck Schakelregelaar IC Positief Instelbaar 1V 1 Uitgang 8A 16-PowerVFQFN
Specificaties van LM61480RPHR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregelaars - DC DC schakelende regelaars | |
| Mfr | Texas Instrumenten |
| Serie | - |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Functie | Aftreden |
| Uitgangsconfiguratie | Positief |
| Topologie | Bok |
| Uitgangstype | Verstelbaar |
| Aantal uitgangen | 1 |
| Spanning - ingang (min.) | 3V |
| Spanning - ingang (max.) | 36V |
| Spanning - Uitgang (Min/Vast) | 1V |
| Spanning - Uitgang (Max) | 34,2 V |
| Huidige uitgang | 8A |
| Frequentie - Schakelen | 400 kHz, 2,2 MHz, 200 kHz ~ 2,2 MHz |
| Synchrone gelijkrichter | Nee |
| Bedrijfstemperatuur | -40°C ~ 150°C (TJ) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 16-PowerVFQFN |
| Toestelpakket leverancier | 16-VQFN-HR (4,5x3,5) |
Kenmerken vanLM61480RPHR
• Functioneel veilig
– Documentatie beschikbaar om het ontwerp van het functionele veiligheidssysteem te ondersteunen
• Ingangsspanningsbereik van 3 V tot 36 V
• RESET-uitgang met filter en vertraagde vrijgave
• Ontworpen voor lage EMI:
– EVM conform CISPR 11/32 klasse B
- Pin-configureerbaar spread-spectrum
– Instelbare stijgtijd SW-knooppunt
– Werking boven en onder AM-band: pin configureerbaar op vast 400 kHz en 2,2 MHz of instelbaar van 200 kHz –2,2 MHz
– Lage EMI symmetrische pinout
- Lichte belastingsmodus is pin-configureerbaar voor constante frequentie of pulsfrequentiemodulatie (PFM)
• Zeer efficiënte oplossing
- 95% efficiënt voor een belasting van 8 A
– 5 µA ingangsstroom in onbelaste toestand in automatische modus
– <1 µA uitschakelstroom (typisch)
• Hoge vermogensdichtheid
– Ingebouwde compensatie, softstart, stroombegrenzing, thermische uitschakeling en UVLO
- QFN-pakket met bevochtigbare flank van 4,5 mm × 3,5 mm
toepassingenvanLM61480RPHR
• Industrieel transport
• Avionics
• Industriële PC
• PLC, DCS en PAC
• Testapparatuur voor halfgeleiders
Milieu- en exportclassificaties vanLM61480RPHR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | Niet toepasbaar |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
