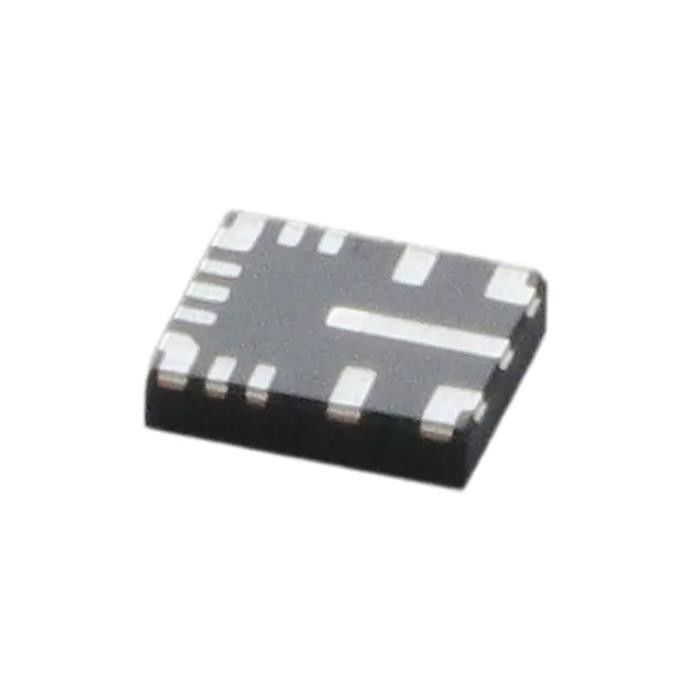

LM61440AANRJRR Tvs Diode Smd Step Down Converter 296-Lm61440aanrjrrtr-Nd
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM61440AANRJRR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| pakket: | Band & Spoel (RT) | Productstatus: | Actief |
|---|---|---|---|
| Functie: | Stap - neer | Outputconfiguratie: | Positief |
| Topologie: | Bok | Outputtype: | regelbaar |
| Aantal Output: | 1 | Ingevoerd voltage - (Min): | 3V |
Productomschrijving
LM61440AANRJRR Tvs Diode Smd Step Down Converter 296-Lm61440aanrjrrtr-Nd
Buck Schakelregelaar IC Positief Instelbaar 1V 1 Uitgang 4A 14-VFQFN
Specificaties van LM61440AANRJRR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregelaars - DC DC schakelende regelaars | |
| Mfr | Texas Instrumenten |
| Serie | - |
| Pakket | Band & Spoel (TR) |
| product status | Actief |
| Functie | Aftreden |
| Uitgangsconfiguratie | Positief |
| Topologie | Bok |
| Uitgangstype | Verstelbaar |
| Aantal uitgangen | 1 |
| Spanning - ingang (min.) | 3V |
| Spanning - ingang (max.) | 36V |
| Spanning - Uitgang (Min/Vast) | 1V |
| Spanning - Uitgang (Max) | 34,2 V |
| Huidige uitgang | 4A |
| Frequentie - Schakelen | 200 kHz ~ 2,2 MHz |
| Synchrone gelijkrichter | Ja |
| Bedrijfstemperatuur | -40°C ~ 150°C (TJ) |
| Montage type | Opbouwmontage, bevochtigbare flank |
| Pakket / koffer | 14-VFQFN |
| Toestelpakket leverancier | 14-VQFN-HR (4x3,5) |
| Basisproductnummer | LM61440 |
Kenmerken vanLM61440AANRJRR
• Functioneel veilig
– Documentatie beschikbaar om het ontwerp van het functionele veiligheidssysteem te ondersteunen
• Geoptimaliseerd voor ultralage EMI-vereisten
– Hotrod™-pakket en parallel invoerpad minimaliseren het rinkelen van schakelknooppunten
– Parallel ingangspad minimaliseert parasitaire inductantie
– Instelbare stijgtijd SW-knooppunt
• Ontworpen voor betrouwbare en robuuste toepassingen
– Ondersteunt 42-V transiënten
– ±1% totale nauwkeurigheid van de uitgangsregeling
– VOUT instelbaar van 1 V tot 95% van VIN
– 0,3 V uitval met 3 A belasting (typisch)
• Zeer efficiënte vermogensconversie bij alle belastingen
– 7 µA nullaststroom bij 13,5 VIN, 3,3 VOUT
– 83% PFM-efficiëntie bij 1 mA, 13,5 VIN, 5 VOUT
– Lage MOSFET AAN-weerstand
• RDS_ON_HS = 41 mΩ (typisch)
• RDS_ON_LS = 21 mΩ (typisch)
– Externe bias-optie voor verbeterde efficiëntie
• Geschikt voor schaalbare voedingen
- Pin-compatibel met:
• LM61440-Q1 (36 V, 4 A, instelbaar fSW)
• LM61460 (36 V, 6 A, instelbaar fSW)
toepassingenvanLM61440AANRJRR
• USB type-C
• Industriële robot: CPU-bord
• Industriële PC: single board computer
• Test- en meetinstrumenten
Milieu- en exportclassificaties vanLM61440AANRJRR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
