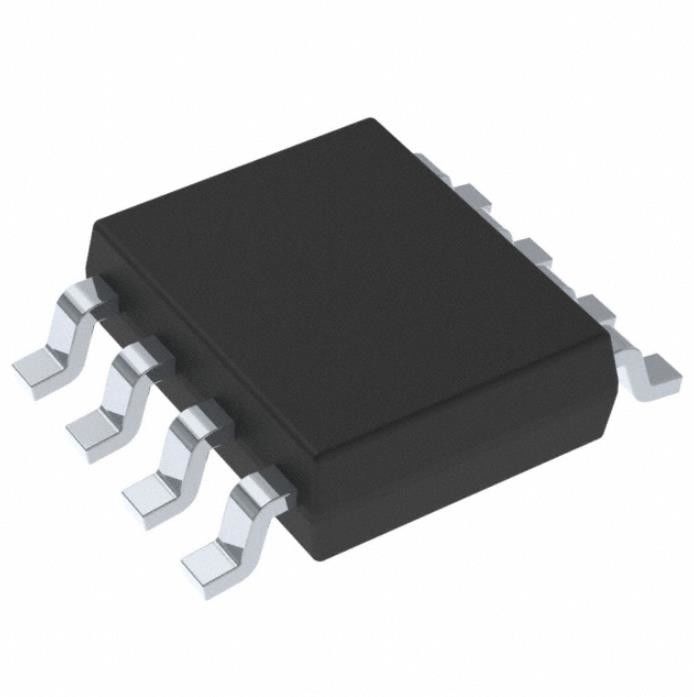

LM5164QDDATQ1 Tvs Diode Smd 296-Lm5164qddatq1tr-Nd Ic Vermogensregelaar
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM5164QDDATQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Functie: | Stap - neer |
|---|---|---|---|
| Outputconfiguratie: | Positief | Topologie: | Bok |
| Outputtype: | regelbaar | Aantal Output: | 1 |
| Ingevoerd voltage - (Min): | 6V | Ingevoerd voltage - (Maximum): | 100V |
Productomschrijving
LM5164QDDATQ1 Tvs Diode Smd 296-Lm5164qddatq1tr-Nd Ic Vermogensregelaar
Buck Schakelregelaar IC Positief Instelbaar 1,2V 1 Uitgang 1A 8-PowerSOIC (0,154", 3,90mm breed)
Specificaties van LM5164QDDATQ1
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregelaars - DC DC schakelende regelaars | |
| Mfr | Texas Instrumenten |
| Serie | Automobiel, AEC-Q100 |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Functie | Aftreden |
| Uitgangsconfiguratie | Positief |
| Topologie | Bok |
| Uitgangstype | Verstelbaar |
| Aantal uitgangen | 1 |
| Spanning - ingang (min.) | 6V |
| Spanning - ingang (max.) | 100V |
| Spanning - Uitgang (Min/Vast) | 1.2V |
| Spanning - Uitgang (Max) | 100V |
| Huidige uitgang | 1A |
| Frequentie - Schakelen | Tot 1 MHz |
| Synchrone gelijkrichter | Ja |
| Bedrijfstemperatuur | -40°C ~ 150°C (TJ) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 8-PowerSOIC (0,154", 3,90 mm breed) |
| Toestelpakket leverancier | 8-SO PowerPad |
| Basisproductnummer | LM5164 |
Kenmerken vanLM5164QDDATQ1
• AEC-Q100-gekwalificeerd voor automobieltoepassingen
– Apparaattemperatuurklasse 1: –40°C tot +125°C, omgevingstemperatuurbereik
• Ontworpen voor betrouwbare en robuuste toepassingen
– Breed ingangsspanningsbereik van 6 V tot 100 V
– Junction temperatuurbereik: –40°C tot +150°C
– Vaste interne softstart-timer van 3 ms
– Piek- en dalstroombegrenzingsbeveiliging
– Ingang UVLO en thermische uitschakelbeveiliging
• Geschikt voor schaalbare voedingen voor auto's
– Lage minimale aan- en uittijden van 50 ns
– Instelbare schakelfrequentie tot 1 MHz
- Diode-emulatie voor hoge efficiëntie bij lichte belasting
– 10,5 µA onbelaste ingangsruststroom
– Ruststroom bij uitschakeling van 3 µA
– Geoptimaliseerd voor CISPR 25 EMI-standaard
• Integratie vermindert de omvang en kosten van de oplossing
- COT-modusbesturingsarchitectuur
- Geïntegreerde 0,725-Ω NFET-buck-schakelaar ondersteunt een breed duty cycle-bereik
- Geïntegreerde 0,34-Ω NFET synchrone gelijkrichter elimineert externe Schottky-diode
– 1,2 V interne spanningsreferentie
– Geen luscompensatiecomponenten
- Interne VCC-biasregelaar en bootdiode
• Maak een ontwerp op maat met behulp van WEBENCH® power designer
toepassingenvanLM5164QDDATQ1
• Automotive 48-V milde hybride ECU-biasvoedingen
• DC/DC-converters voor auto's
• Automotive HVAC-compressoren en PTC-verwarmers
Milieu- en exportclassificaties vanLM5164QDDATQ1
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
