LM5156QDSSRQ1 Tvs Diode Smd 296-Lm5156qdssrq1tr-Nd
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM5156QDSSRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Mfr: | Texas Instruments | Reeks: | Automobiel, aec-Q100 |
|---|---|---|---|
| pakket: | Band & Spoel (RT) | Productstatus: | Actief |
| Outputtype: | Transistorbestuurder | Functie: | Voer op, voer/Stap - neer op |
| Outputconfiguratie: | Positief | Topologie: | Boost, Flyback, SEPIC |
Productomschrijving
LM5156QDSSRQ1 Tvs Diode Smd 296-Lm5156qdssrq1tr-Nd

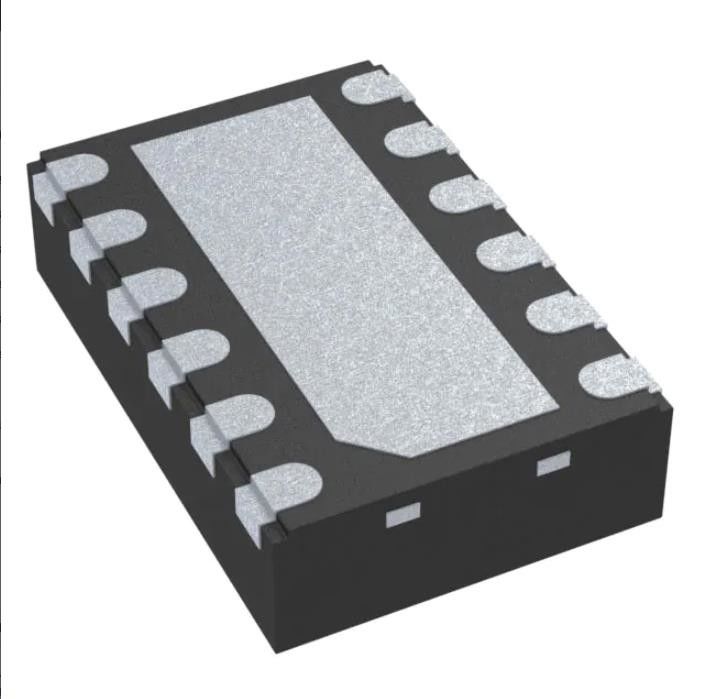

Boost, Flyback, SEPIC Regelaar Positief Uitgang Step-Up, Step-Up/Step-Down DC-DC Controller IC 12-WSON (3x2)
Specificaties van LM5156QDSSRQ1
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| DC DC-schakelcontrollers | |
| Mfr | Texas Instrumenten |
| Serie | Automobiel, AEC-Q100 |
| Pakket | Band & Spoel (TR) |
| product status | Actief |
| Uitgangstype | Transistor stuurprogramma |
| Functie | Step-up, step-up/step-down |
| Uitgangsconfiguratie | Positief |
| Topologie | Boost, Flyback, SEPIC |
| Aantal uitgangen | 1 |
| Uitgangsfasen | 1 |
| Spanning - Voeding (Vcc/Vdd) | 3,5V ~ 60V |
| Frequentie - Schakelen | 100 kHz ~ 2,2 MHz |
| Plichtscyclus (Max) | 93% |
| Synchrone gelijkrichter | Nee |
| Klok synchronisatie | Ja |
| Seriële interfaces | - |
| Besturingsfuncties | Stroombegrenzing, inschakelen, frequentieregeling, vermogen goed, zachte start |
| Bedrijfstemperatuur | -40°C ~ 150°C (TJ) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 12-WFDFN blootliggende pad |
| Toestelpakket leverancier | 12-WSON (3x2) |
| Basisproductnummer | LM5156 |
Kenmerken vanLM5156QDSSRQ1
• AEC-Q100 gekwalificeerd voor automobieltoepassingen
– Temperatuurklasse 1: –40°C tot +125°C TA
• Functioneel veilig
– Documentatie beschikbaar om het ontwerp van het functionele veiligheidssysteem te ondersteunen
• Geschikt voor autobatterijtoepassingen met een breed ingangsbereik
– 3,5 V tot 60 V Werkbereik (65 V abs max)
– 2,97-V tot 16-V Wanneer BIAS = VCC
– Minimale boost-voedingsspanning 1,5 V wanneer BIAS ≥ 3,5 V
– Ingangsovergangsbeveiliging tot 65 V
- Geminimaliseerd batterijverbruik
• Lage uitschakelstroom (IQ ≤ 2,6 µA)
• Lage bedrijfsstroom (IQ ≤ 490 µA)
• Kleine oplossing en lage kosten
– Maximale schakelfrequentie van 2,2 MHz
- 12-pins WSON-pakket (3 mm × 2 mm) met bevochtigbare flanken
– Geïntegreerde foutversterker maakt regeling aan primaire zijde mogelijk zonder optocoupler (flyback)
– Minimale onderschrijding tijdens het aanzwengelen (startstop-toepassing)
• EMI-mitigatie
- Selecteerbaar dubbel willekeurig gespreid spectrum
– Loodvrij pakket
• Hogere efficiëntie met lage vermogensdissipatie
– 100 mV ±7% nauwkeurige stroomlimietdrempel
- Sterke 1,5-A piek standaard MOSFET-driver
- Ondersteunt externe VCC-voeding
• Vermijd interferentie en overspraak op de AM-band
– Optionele kloksynchronisatie
– Dynamisch programmeerbare schakelfrequentie van 100 kHz tot 2,2 MHz
• Geïntegreerde beveiligingsfuncties
– Constante piekstroombegrenzing over ingangsspanning
– Optionele hiccup-modus overbelastingsbeveiliging (zie de apparaatvergelijkingstabel)
– Programmeerbare lijn UVLO
– OVP-bescherming
– Thermische uitschakeling
• Nauwkeurige feedbackreferentie met een nauwkeurigheid van ±1%
• Programmeerbare extra hellingcompensatie
• Instelbare zachte start
• PGOOD-indicator
• Maak een aangepast ontwerp met behulp van de LM5156x-Q1 met de WEBENCH® power designer
toepassingenvanLM5156QDSSRQ1
• Automotive 12-V of 24-V accutoepassing
• Automotive start-stop applicatie
• LiDAR-voeding met hoog voltage
• Flyback met meerdere uitgangen zonder optocoupler
• LED-biasvoeding voor achterlichten van auto's
• Brede ingangsboost, SEPIC, flyback-voedingsmodule
• Boost op batterijen, SEPIC, flyback
Milieu- en exportclassificaties vanLM5156QDSSRQ1
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | Niet toepasbaar |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
