LM5127QRGZRQ1 Relais voor algemeen gebruik 42v Wide-Vin Triple Buck And Boo
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM5127QRGZRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Outputtype: | Transistorbestuurder |
|---|---|---|---|
| Functie: | Step-up, step-down, step-up/step-down | Outputconfiguratie: | Positief |
| Topologie: | Bok, Verhoging, SEPIC | Aantal Output: | 3 |
| Outputfasen: | 1 | Voltage - Levering (Vcc/Vdd): | 0.8V ~ 42V |
Productomschrijving
LM5127QRGZRQ1 Relais voor algemeen gebruik 42v Wide-Vin Triple Buck And Boo

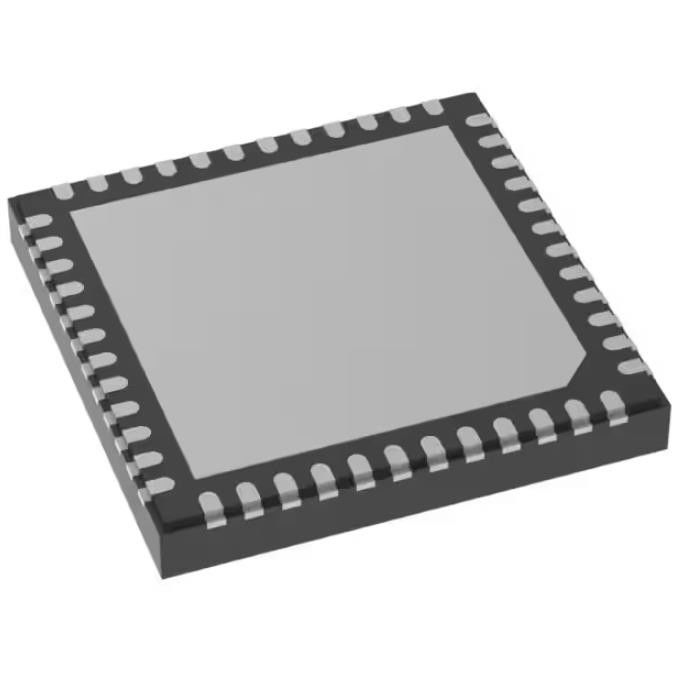

Buck, Boost, SEPIC Regelaar Positief Uitgang Step-Up, Step-Down, Step-Up/Step-Down DC-DC Controller IC 48-VQFN (7x7)
Specificaties van LM5127QRGZRQ1
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| DC DC-schakelcontrollers | |
| Mfr | Texas Instrumenten |
| Serie | - |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Uitgangstype | Transistor stuurprogramma |
| Functie | Step-up, step-down, step-up/step-down |
| Uitgangsconfiguratie | Positief |
| Topologie | Buck, Boost, SEPIC |
| Aantal uitgangen | 3 |
| Uitgangsfasen | 1 |
| Spanning - Voeding (Vcc/Vdd) | 0.8V ~ 42V |
| Frequentie - Schakelen | 100 kHz ~ 2,2 MHz |
| Plichtscyclus (Max) | 94% |
| Synchrone gelijkrichter | Nee |
| Klok synchronisatie | Ja |
| Seriële interfaces | - |
| Besturingsfuncties | Stroombegrenzing, inschakelen, frequentieregeling, zachte start |
| Bedrijfstemperatuur | -40°C ~ 150°C (TJ) |
| Montage type | Opbouwmontage, bevochtigbare flank |
| Pakket / koffer | 48-VFQFN blootliggende pad |
| Toestelpakket leverancier | 48-VQFN (7x7) |
| Basisproductnummer | LM5127 |
Kenmerken vanLM5127QRGZRQ1
• AEC-Q100 gekwalificeerd voor automobieltoepassingen
– Temperatuurklasse 1: –40°C tot +125°C, TA
• Functioneel veilig
– Documentatie beschikbaar om te helpen bij het ontwerpen van een functioneel veiligheidssysteem
• Geschikt voor diverse architecturen en schaalbaar
– Synchrone controllers met drie uitgangen
– Flexibele topologie
• CH1: boost / buck-topologie
• CH2, CH3: twee enkelfasige bucks / dualphaseinterleaved buck-topologie
– Activeer pin- en PGOOD-indicator per kanaal
– Optionele lage IQ-batterijmonitor
• Breed werkbereik voor automobieltoepassingen
– 3,8 V tot 42 V invoerbereik
– Minimale boost-ingang 0,8 V wanneer BIAS ≥ 3,8 V
– Boost-uitgang: instelbaar tot 42 V
– Buck-uitgang: vast 3,3 V, 5 V of adj.0,8 -42 V
– Bypass-werking wanneer VSUPPLY>VLOAD (boost)
– LDO-werking wanneer VSUPPLY ≈ VLOAD (buck)
• Geminimaliseerd batterijverbruik
– Uitschakelstroom ≤ 2,8 μA
- Automatische overgang naar slaapstand met laag IQ
- Batterijverbruik in slaapstand
• IQ≤ 14 μA wanneer 3,3-V buck ingeschakeld
• IQ≤ 22 μA wanneer 3,3 V en 5 V aan staan
• IQ≤ 32 μA wanneer 3,3 V, 5 V bucks aan en boost in bypass
– Hoog rendement door sterke 5-V-drivers
- VCC- en VDD-regelaars met dubbele ingang
• Kleine en kosteneffectieve oplossing
– Maximale schakelfrequentie 2,2 MHz
– Interne opstartdiode (boost)
– Constante piekstroombegrenzing
- Ondersteunt DCR-inductorstroomdetectie
– QFN-48 met bevochtigbare flanken
• Vermijd interferentie en overspraak op de AM-band
– Optionele kloksynchronisatie
– Schakelfrequentie van 100 kHz tot 2,2 MHz
– Selecteerbare schakelmodus (FPWM, diode-emulatie en skip-modus)
• EMI-mitigatie
– Optioneel programmeerbaar spread spectrum
• Programmeerbaarheid en flexibiliteit
– Programmeerbare wek- en slaapdrempel
– Dynamische schakelfrequentieprogrammering
– Instelbare softstarttijd
– Instelbare output met behulp van 0,8 V ±1% referentie
– Adaptieve dodetijdregeling
• Geïntegreerde beveiligingsfuncties
– Overstroombeveiliging
• Piekstroomlimiet per cyclus
• Optionele hiccup-modusbescherming (buck)
• Optionele vergrendelingsmodusbeveiliging (buck)
– Overspanningsbeveiliging
– HB-SW korte beveiliging (boost)
– Thermische uitschakeling
toepassingenvanLM5127QRGZRQ1
• Automotive infotainment / cluster
• Autocarrosserie-elektronica/verlichting
• Auto-ADAS
Milieu- en exportclassificaties vanLM5127QRGZRQ1
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | Niet toepasbaar |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
