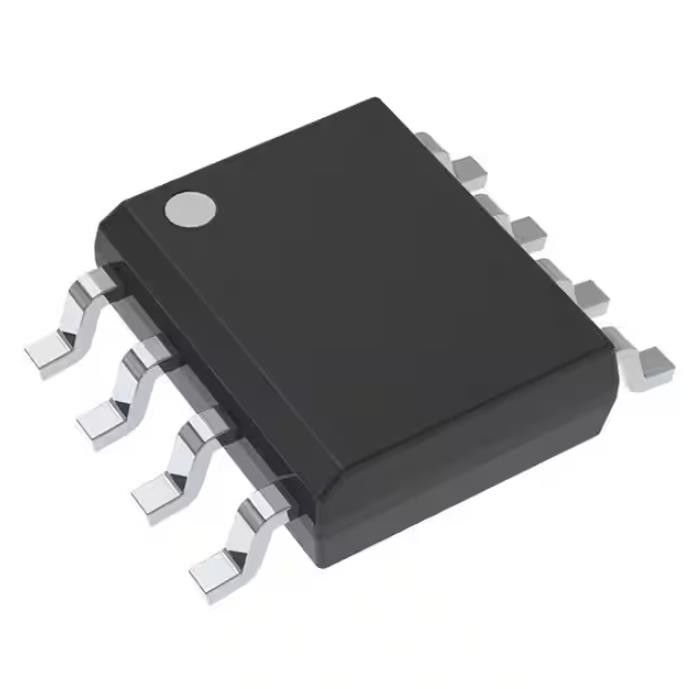

LM5101AMX Ic van algemeen Doelrelais de helft-Brug 8soic van Poortdrvr
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM5101AMX |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Verouderd | Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet |
|---|---|---|---|
| Gedreven Configuratie: | Helft-brug | Kanaaltype: | Onafhankelijk |
| Aantal Bestuurders: | 2 | Poorttype: | N-Channel MOSFET |
| Voltage - Levering: | 9V ~ 14V | Logicavoltage - VIL, VIH: | 2.3V, - |
Productomschrijving
LM5101AMX Ic van algemeen Doelrelais de helft-Brug 8soic van Poortdrvr
Helft-brug Poortbestuurder IC Non-Inverting 8-SOIC
Specificaties van LM5101AMX
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Energiebeheer (PMIC) | |
| Poortbestuurders | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Verouderd |
| Digi-zeer belangrijke Programmeerbaar | Geverifieerd niet |
| Gedreven Configuratie | Helft-brug |
| Kanaaltype | Onafhankelijk |
| Aantal Bestuurders | 2 |
| Poorttype | N-Channel MOSFET |
| Voltage - Levering | 9V ~ 14V |
| Logicavoltage - VIL, VIH | 2.3V, - |
| Huidig - Piekoutput (Bron, Gootsteen) | 3A, 3A |
| Inputtype | Niet-omkeert |
| Hoog Zij Maximum Voltage - (Laarzentrekker) | 118 V |
| Stijgings/Daling Tijd (Type) | 430ns, 260ns |
| Werkende Temperatuur | -40°C ~ 125°C (TJ) |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 8-SOIC (0,154“, 3.90mm Breedte) |
| Het Pakket van het leveranciersapparaat | 8-SOIC |
| Het Aantal van het basisproduct | LM5101 |
EIGENSCHAPPEN van LM5101AMX
• Zowel een hoog-Kant als drijft laag-Kant N? Kanaalmosfets
• Onafhankelijke Hoge en Lage Bestuurder Logic Inputs
• Het Voltage van de laarzentrekkerlevering tot 118V gelijkstroom
• Snelle Propagatietijden (25 NS Typisch)
• Aandrijving 1000 pF Lading met de Stijging en de Dalingstijden van 8 NS
• Uitstekende Propagatievertraging Aanpassing (3 NS typisch)
• Het onder-Voltageuitsluiting van het leveringsspoor
• Lage Machtsconsumptie
• Pin Compatible met HIP2100/HIP2101
Toepassingen van LM5101AMX
• Huidige Gevoede Balansconvertors
• De halve en Volledige Convertors van de Brugmacht
• Synchroon Buck Converters
• Twee Convertors van de Schakelaar Voorwaartse Macht
• Door:sturen met Actieve Klemconvertors
Milieu & de Uitvoerclassificaties van LM5101AMX
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | Niet volgzame RoHS |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 1 (Onbeperkt) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
