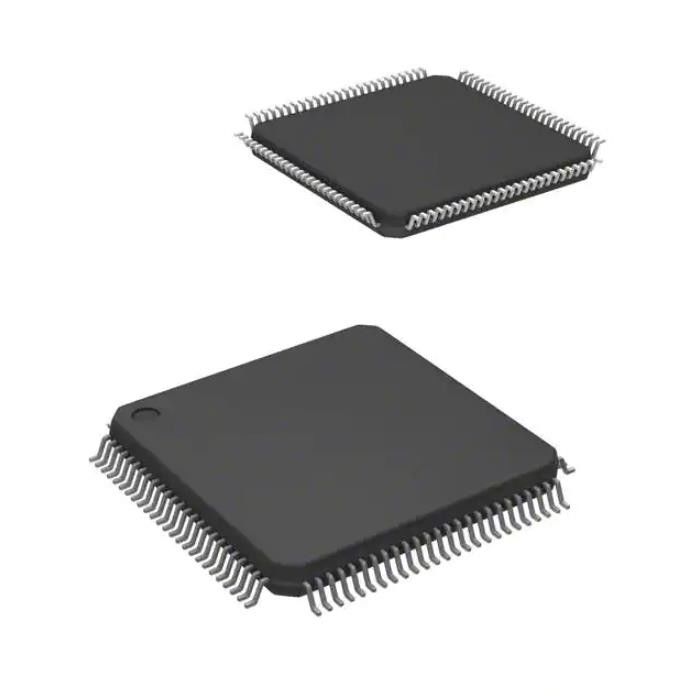

LCMXO2-1200HC-5TG100C algemeen Doelrelais Ic Fpga 79 I/O 100tqfp

• Zes apparaten met 256 tot 6864 LUT4s en 18 tot 334 I/Os

Ultra Lage Machtsapparaten

• Geavanceerd laag de machtsproces van 65 NM

• Zo laag zoals reservemacht 22 µW

• Programmeerbare lage schommeling differentiële I/Os

• Reservewijze en andere opties van de machtsbesparing

Ingebed en Verdeeld Geheugen

• Tot 240 kbits sysMEM™ bedden Blok RAM in

• Tot 54 kbits Verdeeld RAM

• Specifieke FIFO-controlelogica

Het Flashgeheugen van de op-spaandergebruiker

• Tot 256 kbits van Gebruikersflashgeheugen

• 100.000 schrijven cycli

• Toegankelijk door VORKBEEN, van SPI, van I2 C en JTAG-interfaces

• Kan als zachte bewerker PROM of als Flashgeheugen worden gebruikt

Pre-gebouwde Bron Synchrone I/O

• De registers van Ddr in I/O cellen

• Specifiek aanpassend logica

• 7:1 die voor Vertoning I/Os aanpassen

• Generische Ddr, DDRX2, DDRX4

• Specifiek DDR/DDR2/LPDDR-geheugen met DQS-steun

Hoge Prestaties, Flexibele I/O Buffer

• De programmeerbare sysIO™buffer steunt brede waaier van interfaces:

– LVCMOS 3.3/2.5/1.8/1.5/1.2

– LVTTL

– PCI

– LVDS, bus-LVDS, MLVDS, RSDS, LVPECL

– SSTL 25/18

– HSTL 18

– De trigger-input van Schmitt, tot 0,5 V-hysterese

• I/Os steunen het hete socketing

• Op-spaander differentiële beëindiging

• Programmeerbaar trek of pull-down wijze uit

Het flexibele op-Spaander Klokken

• Acht primaire klokken

• Tot twee randklokken voor hoge snelheids I/O interfaces (bovenkant en bodemkanten slechts)

• Tot twee analoge PLLs per apparaat met verwaarloosbaar-n frequentiesynthese

– Breed inputfrequentiegebied (7 Mhz aan 400 Mhz)

Niet-vluchtig, oneindig Reconfigurable

• Onmiddellijk-op – bevoegdheden omhoog in microseconden

• Single-chip, veilige oplossing

• Programmeerbaar door JTAG, SPI of I2 C

• Steunen achtergrond programmering van niet-vola? tegelgeheugen

• Facultatieve dual-boot met extern SPI-geheugen

TransFR™aanpassing

• De update van de in-gebiedslogica terwijl het systeem werkt

De verbeterde Steun van het Systeemniveau

• vaste vorm gegeven functies: SPI, I2 C, tijdopnemerteller

• Op-spaanderoscillator met nauwkeurigheid 5,5%

• Unieke TraceID voor systeem het volgen

• Één Keer Programmeerbare (OTP) wijze

• Enige voeding met uitgebreide werkende waaier

• De grensaftasten van IEEE Standard 1149,1

• IEEE 1532 volgzame in-systeem programmering

Brede Waaier van Pakketopties

• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN-pakketopties

• De kleine opties van het voetafdrukpakket

– Zo klein zoals 2,5 mm x 2,5 mm

• Gesteunde dichtheidsmigratie

• Geavanceerde halogeen-vrije verpakking
