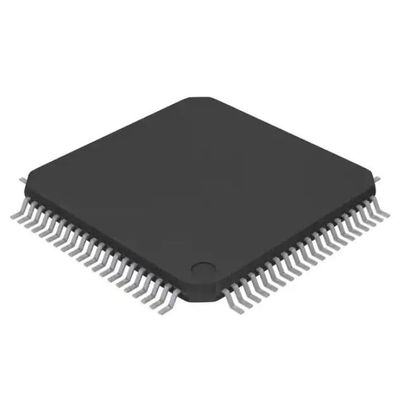

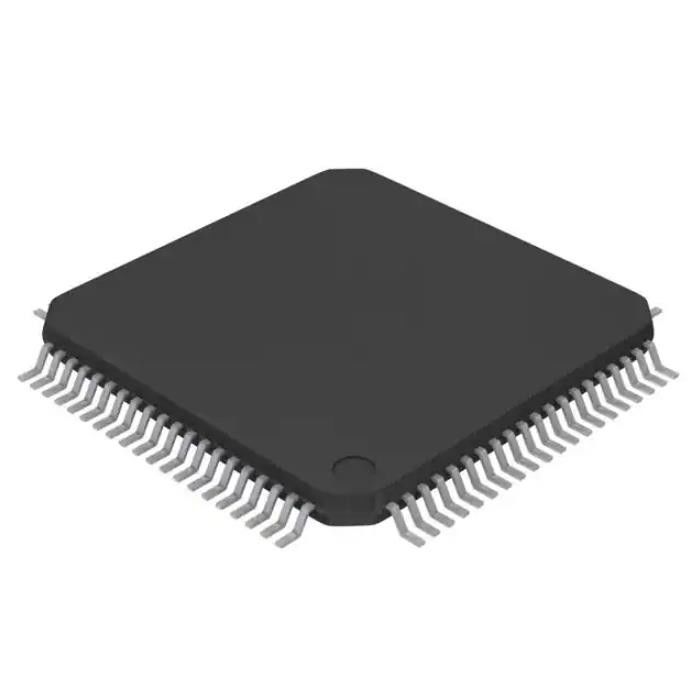

82V2042EPFG Doelrelais Ic Telecominterface 80tqfp
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | 82V2042EPFG |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Pakket: | Dienblad | Productstatus: | Actief |
|---|---|---|---|
| Functie: | De Eenheid van de lijninterface (LIU) | Interface: | LIU |
| Voltage - Levering: | 3.13V ~ 3.47V | Werkende temperatuur: | -40°C ~ 85°C |
| Opzettend Type: | De oppervlakte zet op | Pakket/Geval: | 80-LQFP |
Productomschrijving
Specificaties van82V2042EPFG
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Koppel | |
| Telecom | |
| Mfr | Renesas Electronics America Inc |
| Serie | - |
| Pakket | Dienblad |
| product status | Actief |
| Functie | Lijninterface-eenheid (LIU) |
| Koppel | LIU |
| Spanning - voeding | 3.13V ~ 3.47V |
| Huidige voorraad | - |
| Bedrijfstemperatuur | -40°C ~ 85°C |
| Montage type | Opbouwmontage |
| Pakket / koffer | 80-LQFP |
| Toestelpakket leverancier | 80-TQFP (14x14) |
| Basisproductnummer | 82V2042 |
Kenmerken van82V2042EPFG
• Tweekanaals T1/E1/J1 lijninterfaces voor korte afstanden
• Ondersteunt HPS (Hitless Protection Switching) voor 1+1 beveiliging zonder externe relais
• Programmeerbare T1/E1/J1-omschakelbaarheid waardoor één stuklijst voor elke lijnconditie mogelijk is
• Enkele voeding van 3,3 V met een tolerantie van 5 V op digitale interfaces
• Voldoet aan of overtreft specificaties in
- ANSI T1.102, T1.403 en T1.408
- ITU I.431, G.703, G.736, G.775 en G.823
-ETSI 300-166, 300-233 en TBR12/13
- AT&T Pub 62411
• Software programmeerbaar of hardware selecteerbaar op:
- Golfvormende sjablonen
- Lijnafsluitingsimpedantie (T1:100 Ω, J1:110 Ω, E1: 75 Ω/120 Ω)
- Aanpassing van willekeurige pulsvorm
- JA (Jitter Attenuator) positie (ontvangstpad of zendpad)
- Single rail/dual rail systeem interfaces
- B8ZS/HDB3/AMI lijncodering/decodering
- Actieve rand van zendklok (TCLK) en ontvangklok (RCLK)
- Actief niveau van gegevens verzenden (TDATA) en gegevens ontvangen (RDATA)
- Ontvanger of zender uitgeschakeld
- Hoge impedantie-instelling voor lijndrivers
- PRBS (Pseudo Random Bit Sequence) generatie en detectie met 215-1 PRBS polynomen voor E1
- QRSS (Quasi Random Sequence Signals) generatie en detectie met 220-1 QRSS polynomen voor T1/J1
- 16-bits BPV (Bipolar Pulse Violation) / Excess Zero/ PRBS of QRSS foutenteller
- Analoge loopback, digitale loopback, remote loopback en inband loopback
• Adaptieve ontvangstgevoeligheid tot -20 dB (alleen Host-modus)
• Niet-intrusieve bewaking volgens ITU G.772-specificatie
• Kortsluitbeveiliging en interne beveiligingsdiode voor lijndrivers
• LOS-detectie (verlies van signaal) met programmeerbare LOS-niveaus (alleen hostmodus)
• AIS (Alarm Indicatie Signaal) detectie
• JTAG-interface
• Ondersteunt seriële besturingsinterface, Motorola en Intel niet-gemultiplexte interfaces en hardwarebesturingsmodus
• Pin compatibel met 82V2082 T1/E1/J1 Long Haul/Short Haul LIU en 82V2052E E1 Short Haul LIU
• Beschikbaar in 80-pins TQFPGreen-pakketopties beschikbaar
De IDT82V2042E kan worden geconfigureerd als een tweekanaals T1-, E1- of J1-lijninterface-eenheid.De IDT82V2042E voert klok-/gegevensherstel uit, AMI/B8ZS/HDB3-lijndecodering en detecteert en rapporteert de LOS-condities.Een geïntegreerde Adaptive Equalizer is beschikbaar om de ontvangstgevoeligheid te verhogen en het programmeren van LOS-niveaus mogelijk te maken.In het zendpad is er een AMI/B8ZS/HDB3-encoder en Waveform Shaper.Er is één Jitter Attenuator, die zowel in het ontvangstpad als in het zendpad kan worden geplaatst.De jitterverzwakker kan ook worden uitgeschakeld.De IDT82V2042E ondersteunt zowel Single Rail- als Dual Rail-systeeminterfaces.Om het netwerkonderhoud te vergemakkelijken, is een PRBS/QRSS-generatie-/detectiecircuit in de chip geïntegreerd en kunnen verschillende soorten loopbacks worden ingesteld, afhankelijk van de toepassingen.Per kanaal kunnen vier verschillende soorten lijnafsluitimpedanties, 75 Ω, 100 Ω, 110 Ω en 120 Ω worden geselecteerd.De chip biedt ook bescherming tegen kortsluiting van de driver en interne beschermingsdiode en ondersteunt JTAG-grensscanning.De chip kan worden bestuurd door software of hardware.De IDT82V2042E kan worden gebruikt in LAN, WAN, routers, draadloze basisstations, IAD's, IMA's, IMAP's, gateways, Frame Relay Access Devices, CSU/DSU-apparatuur, enz.
Milieu- en exportclassificaties van82V2042EPFG
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
