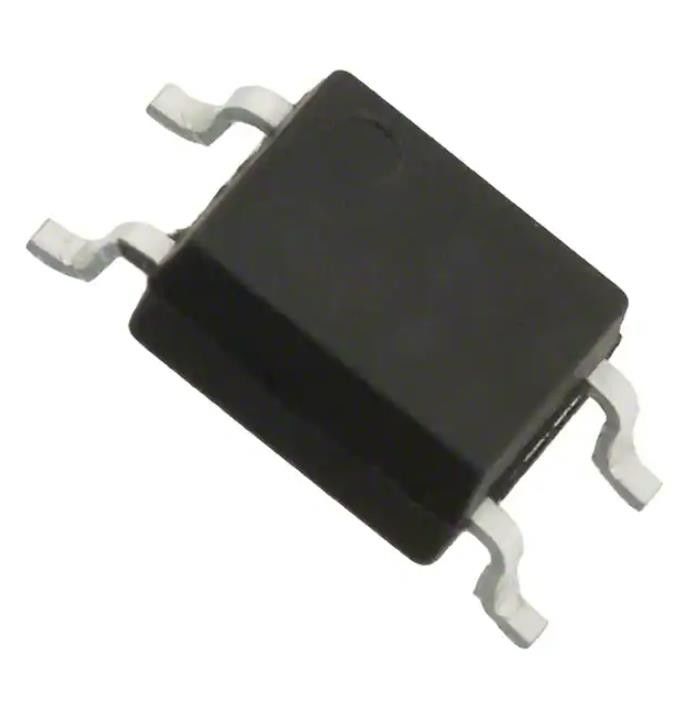

HCPL-181-00AE Opto-iso schakelende regelaar IC 3.75KV TRANS 4MINIFLAT
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | Hcpl-181-00AE |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Aantal Kanalen: | 1 |
|---|---|---|---|
| Voltage - Isolatie: | 3750Vrms | Huidige Overdrachtverhouding (Min): | 80% @ 5mA |
| Huidige (Maximum) Overdrachtverhouding: | 160% @ 5mA | Outputtype: | Transistor |
| Stijgings/Daling Tijd (Type): | 4µs, 3µs | Inputtype: | Gelijkstroom |
| Hoog licht: | HCPL-181-00AE Optoiso,3.75KV TRANS 4MINIFLAT,Optoiso schakelende regelaar |
||
Productomschrijving
HCPL-181-00AE Doelrelais Optoiso 3.75kv Trans 4miniflat
HCPL-181-00AE Doelrelais Optoiso 3.75kv Trans 4miniflat
Opto-isolator Transistoruitgang 3750Vrms 1 kanaal 4-mini-plat
Specificaties vanHCPL-181-00AE
| TYPE | BESCHRIJVING |
| Categorie | Isolatoren |
| Opto-isolatoren | |
| Transistor, fotovoltaïsche output opto-isolatoren | |
| Mfr | Broadcom Limited |
| Serie | - |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Aantal kanalen | 1 |
| Spanning - Isolatie | 3750Vrms |
| Huidige overdrachtsverhouding (min.) | 80% @ 5mA |
| Huidige overdrachtsverhouding (max.) | 160% @ 5mA |
| Inschakel-/uitschakeltijd (type) | - |
| Stijgings-/dalingstijd (type) | 4 µs, 3 µs |
| Invoertype | gelijkstroom |
| Uitgangstype | Transistor |
| Spanning - Uitgang (Max) | 80V |
| Stroom - Uitgang / Kanaal | 50mA |
| Spanning - Doorsturen (Vf) (Typ) | 1.2V |
| Stroom - DC doorsturen (Als) (Max) | 50mA |
| Vce-verzadiging (max.) | 200mV |
| Bedrijfstemperatuur | -55°C ~ 100°C |
| Montage type | Opbouwmontage |
| Pakket / koffer | 4-SMD, meeuwenvleugel |
| Toestelpakket leverancier | 4-Mini-flat |
| Basisproductnummer | HCPL-181 |
Kenmerken vanHCPL-181-00AE
• Huidige overdrachtsverhouding (CTR: minimaal 50% bij IF = 5 mA, VCE = 5V)
• Hoge input-output isolatiespanning (Viso = 3750 Vrms)
• Hoge collector-emitterspanning (VCEO = 80V)
• Reactietijd (tr: typisch, 4 μs bij VCE = 2V, IC = 2 mA, RL = 100• )
• Mini-plat pakket (2,0 mm profiel) in tape en haspel pakket
• UL-goedgekeurd
• CSA goedgekeurd
• IEC 60747-5-5 goedgekeurd
• Opties beschikbaar:
– IEC 60747-5-5-app
Toepassingen vanHCPL-181-00AE
• I/O-interfaces voor computers
• Systeemtoestellen, meetinstrumenten
• Signaaloverdracht tussen verschillende circuits potentialen en impedanties
• Terugkoppelingscircuit in voeding
Milieu- en exportclassificaties vanHCPL-181-00AE
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8541.49.8000 |
