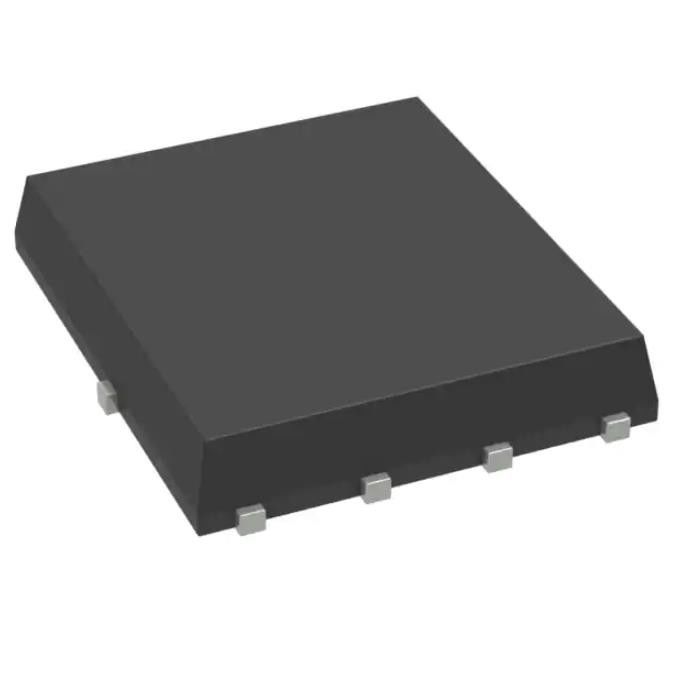

FDWS86380-F085 Mosfet IC-circuitchip N-CH 80V 50A POWER56
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | FDWS86380-F085 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Kernbewerker: | N-Channel |
|---|---|---|---|
| Technologie: | MOSFET (Metaaloxide) | Afvoerkanaal aan Bronvoltage (Vdss): | 80 V |
| Huidig - Ononderbroken Afvoerkanaal (Identiteitskaart) @ 25°C: | 50A (Tc) USART | Aandrijvingsvoltage (Max Rds On, Min Rds On): | 10V |
| Rds op (Maximum) @ Identiteitskaart, Vgs: | 13.4mOhm @ 50A, 10V | Vgs ((Maximum) Th) @ Identiteitskaart: | 4V @ 250µA |
| Hoog licht: | FDWS86380-F085,Mosfet IC-circuitchip,N-CH 80V 50A POWER56 |
||
Productomschrijving
FDWS86380-F085 Relais voor algemeen gebruik Mosfet N-Ch 80v 50a Power56
N-kanaal 80 V 50A (Tc) 75W (Tj) Opbouwmontage Power56
Specificaties vanFDWS86380-F085
| TYPE | BESCHRIJVING |
| Categorie | Discrete halfgeleiderproducten |
| Transistoren | |
| FET's, MOSFET's | |
| Enkele FET's, MOSFET's | |
| Mfr | onssemi |
| Serie | Automobiel, AEC-Q101, PowerTrench® |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| product status | Actief |
| FET-type | N-kanaal |
| Technologie | MOSFET (metaaloxide) |
| Afvoer naar bronspanning (Vdss) | 80 V |
| Stroom - Continue afvoer (Id) @ 25°C | 50A (TC) |
| Stuurspanning (Max Rds aan, Min Rds aan) | 10V |
| Rds Aan (Max) @ Id, Vgs | 13,4 mOhm bij 50 A, 10 V |
| Vgs(th) (Max) @ Id | 4V bij 250 µA |
| Poortlading (Qg) (Max) @ Vgs | 30 nC bij 10 V |
| Vgs (maximaal) | ±20V |
| Ingangscapaciteit (Ciss) (Max) @ Vds | 1440 pF bij 40 V |
| FET-functie | - |
| Vermogensdissipatie (Max) | 75W (Tj) |
| Bedrijfstemperatuur | -55°C ~ 175°C (TJ) |
| Montage type | Opbouwmontage |
| Toestelpakket leverancier | Vermogen56 |
| Pakket / koffer | 8-PowerTDFN |
| Basisproductnummer | FDWS86380 |
Kenmerken vanFDWS86380-F085
• Typ RDS(aan) = 11,3 m bij VGS = 10 V;ID = 50 A
• Type Qg(tot) = 20 nC bij VGS = 10 V;ID = 50 A
• UIS-mogelijkheden
• Bevochtigbare flanken voor automatische optische inspectie (AOI)
• AEC-Q101-gekwalificeerd en geschikt voor PPAP
• Dit apparaat is Pb−vrij, halogeenvrij/BFR-vrij en voldoet aan RoHS
Toepassingen vanFDWS86380-F085
• Motorcontrole van auto's
• Aandrijflijnbeheer
• Solenoïde- en motorstuurprogramma's
• Elektronische besturing
• Geïntegreerde starter/dynamo
• Gedistribueerde energie-architecturen en VRM
• Primaire schakelaar voor 12 V-systemen
Milieu- en exportclassificaties vanFDWS86380-F085
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8541.29.0095 |
