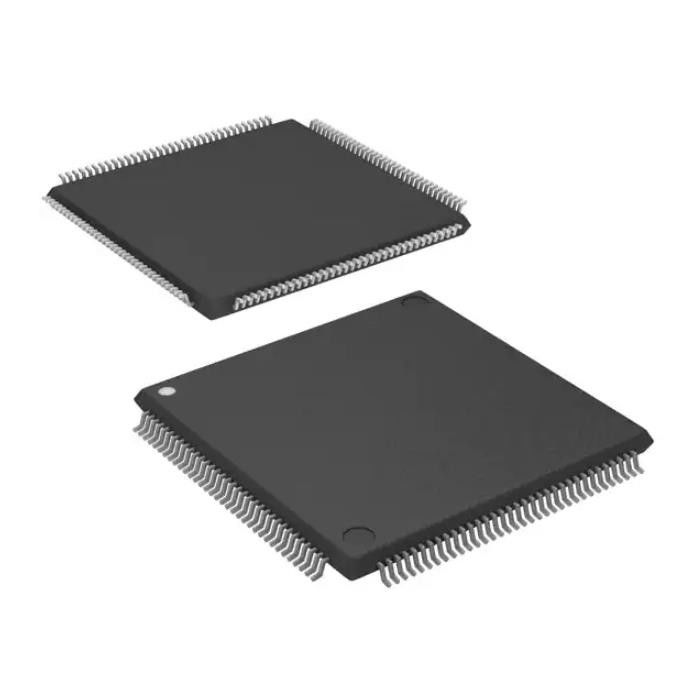

LCMXO2-1200HC-4TG144C Relais voor algemeen gebruik Ic Fpga 107 I/O 144tqfp
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LCMXO2-1200HC-4TG144C |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| pakket: | Dienblad | Productstatus: | Actief |
|---|---|---|---|
| Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet | Aantal Laboratoria/CLBs: | 160 |
| Aantal Logicaelementen/Cellen: | 1280USART | Totaal RAM Bits: | 65536 |
| Aantal van I/O: | 107 | Voltage - Levering: | 2.375V ~ 3.465V |
Productomschrijving
LCMXO2-1200HC-4TG144C Relais voor algemeen gebruik Ic Fpga 107 I/O 144tqfp
MachXO2 veldprogrammeerbare poortopstelling (FPGA) IC 107 65536 1280 144-LQFP
Specificaties vanLCMXO2-1200HC-4TG144C
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| FPGA's (Field Programmable Gate Array) | |
| Mfr | Lattice Semiconductor Corporation |
| Serie | MachXO2 |
| Pakket | Dienblad |
| product status | Actief |
| Digi-Key Programmeerbaar | Niet geverifieerd |
| Aantal LAB's/CLB's | 160 |
| Aantal logische elementen/cellen | 1280 |
| Totaal aantal RAM-bits | 65536 |
| Aantal I/O | 107 |
| Spanning - voeding | 2.375V ~ 3.465V |
| Montage type | Opbouwmontage |
| Bedrijfstemperatuur | 0°C ~ 85°C (TJ) |
| Pakket / koffer | 144-LQFP |
| Toestelpakket leverancier | 144-TQFP (20x20) |
| Basisproductnummer | LCMXO2-1200 |
Kenmerken vanLCMXO2-1200HC-4TG144C
Flexibele logische architectuur
• Zes apparaten met 256 tot 6864 LUT4's en 18 tot 334 I/O's
Apparaten met ultralaag vermogen
• Geavanceerd 65 nm low power proces
• Slechts 22 µW stand-byvermogen
• Programmeerbare low swing differentiële I/O's
• Stand-bymodus en andere energiebesparende opties
Ingebed en gedistribueerd geheugen
• Tot 240 kbit sysMEM™ Embedded Block RAM
• Tot 54 kbit gedistribueerd RAM
• Speciale FIFO-besturingslogica
On-chip gebruikersflashgeheugen
• Tot 256 kbits gebruikersflashgeheugen
• 100.000 schrijfcycli
• Toegankelijk via WISHBONE-, SPI-, I2C- en JTAG-interfaces
• Te gebruiken als softprocessor PROM of als Flash-geheugen
Pre-engineered source synchrone I/O
• DDR-registers in I/O-cellen
• Speciale versnellingslogica
• 7:1 gearing voor display-I/O's
• Algemeen DDR, DDRX2, DDRX4
• Toegewijd DDR/DDR2/LPDDR-geheugen met DQS-ondersteuning
Hoogwaardige, flexibele I/O-buffer
• Programmeerbare sysIO™-buffer ondersteunt breed
reeks interfaces:
– LVCMOS 3.3/2.5/1.8/1.5/1.2
– LVTTL
– PGB
– LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
– SSTL 25/18
– HSTL 18
– Schmitt-triggeringangen, tot 0,5 V hysteresis
• I/O's ondersteunen hot socketing
• Differentiële afsluiting op de chip
• Programmeerbare pull-up of pull-down modus
Flexibel klokken op de chip
• Acht primaire klokken
• Maximaal twee edge-clocks voor snelle I/O-interfaces (alleen boven- en onderkant)
• Maximaal twee analoge PLL's per apparaat met fractional-n frequentiesynthese
– Breed ingangsfrequentiebereik (7 MHz tot 400 MHz)
Niet-vluchtig, oneindig herconfigureerbaar
• Instant-on – start op in microseconden
• Veilige oplossing met één chip
• Programmeerbaar via JTAG, SPI of I2C
• Ondersteunt achtergrondprogrammering van niet-vluchtig geheugen
• Optionele dual-boot met extern SPI-geheugen
TransFR™ herconfiguratie
• Logische update in het veld terwijl het systeem in werking is
Verbeterde ondersteuning op systeemniveau
• On-chip geharde functies: SPI, I2C, timer/teller
• On-chip oscillator met een nauwkeurigheid van 5,5%
• Unieke TraceID voor systeemtracering
• Eenmalig programmeerbare (OTP)-modus
• Enkele voeding met uitgebreid werkbereik
• IEEE Standaard 1149.1 grensscan
• IEEE 1532-compatibele in-systeemprogrammering
Breed scala aan pakketopties
• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN pakketopties
• Kleinschalige pakketopties
– Zo klein als 2,5 mm x 2,5 mm
• Dichtheidsmigratie ondersteund
• Geavanceerde halogeenvrije verpakking
PlakjesLCMXO2-1200HC-4TG144C
Slices 0-3 bevatten twee LUT4's die twee registers voeden.Segmenten 0-2 kunnen worden geconfigureerd als gedistribueerd geheugen.Tabel 2-1 toont de mogelijkheden van de plakjes in PFU-blokken, samen met de werkingsmodi die ze mogelijk maken.Bovendien bevat elke PFU logica waarmee de LUT's kunnen worden gecombineerd om functies uit te voeren zoals LUT5, LUT6, LUT7 en LUT8.De besturingslogica voert set/reset-functies uit (programmeerbaar als synchroon/asynchroon), klokselectie, chipselectie en bredere RAM/ROM-functies.
Milieu- en exportclassificaties vanLCMXO2-1200HC-4TG144C
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
Wilt u meer details over dit product weten
