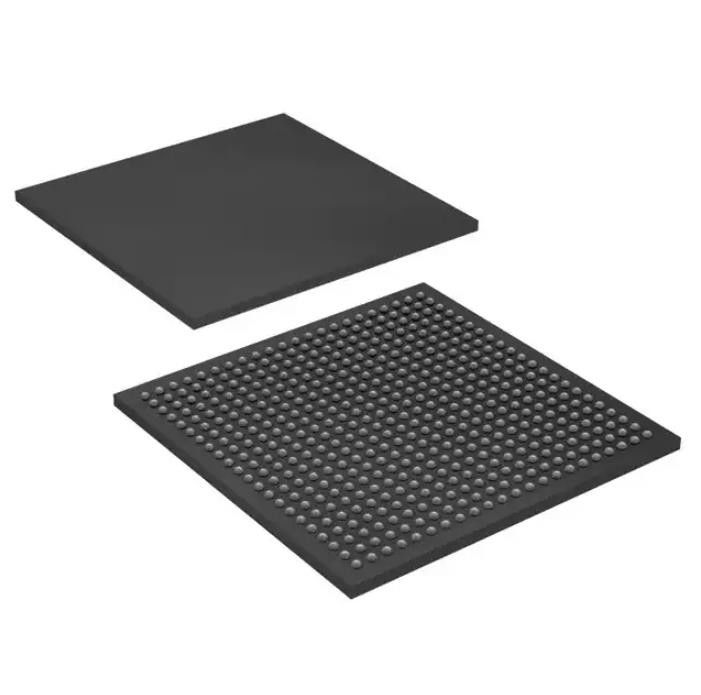

EP2C50F484C7N algemeen Doelrelais Ic Fpga 294 I/O 484fbga
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | EP2C50F484C7N |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| pakket: | Dienblad | Productstatus: | Actief |
|---|---|---|---|
| Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet | Aantal Laboratoria/CLBs: | 3158 |
| Aantal Logicaelementen/Cellen: | 50528 | Totaal RAM Bits: | 594432 |
| Aantal van I/O: | 294 | Voltage - Levering: | 1.15V ~ 1.25V |
Productomschrijving
EP2C50F484C7N algemeen Doelrelais Ic Fpga 294 I/O 484fbga
Cyclone® II Serie van de Gebieds de Programmeerbare Poort (FPGA) IC 294 594432 50528 484-BGA
Specificaties van EP2C50F484C7N
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Ingebed | |
| FPGAs (Serie van de Gebieds de Programmeerbare Poort) | |
| Mfr | Intel |
| Reeks | Cyclone® II |
| Pakket | Dienblad |
| Productstatus | Actief |
| Digi-zeer belangrijke Programmeerbaar | Geverifieerd niet |
| Aantal Laboratoria/CLBs | 3158 |
| Aantal Logicaelementen/Cellen | 50528 |
| Totaal RAM Bits | 594432 |
| Aantal van I/O | 294 |
| Voltage - Levering | 1.15V ~ 1.25V |
| Opzettend Type | De oppervlakte zet op |
| Werkende Temperatuur | 0°C ~ 85°C (TJ) |
| Pakket/Geval | 484-BGA |
| Het Pakket van het leveranciersapparaat | 484-FBGA (23x23) |
| Het Aantal van het basisproduct | EP2C50 |
Eigenschappen van EP2C50F484C7N
■High-density architectuur met 4.608 tot 68.416 LEs
●M4K ingebedde geheugenblokken
●Tot 1,1 Mbits van RAM beschikbaar zonder beschikbare logica te verminderen
●4.096 geheugenbeetjes per blok (4.608 beetjes per blok met inbegrip van 512 pariteitsbits)
●Veranderlijke havenconfiguraties van ×1, ×2, ×4, ×8, ×9, ×16, ×18, ×32, en ×36
●Ware dubbel-haven (gelezen één en één schrijven, lezen twee, of twee schrijven) verrichting voor wijzen ×1, ×2, ×4, ×8, ×9, ×16, en ×18
●De byte laat voor gegevensinvoer het maskeren toe tijdens schrijft
●Tot verrichting 260-Mhz
■Ingebedde multiplicatoren
●Tot 150 18 - × 18 beetjemultiplicatoren is configureerbaar elk als twee onafhankelijke 9 - × 9 beetjesmultiplicatoren met tot 250-MHzperformance
●Facultatieve input en outputregisters
■Geavanceerde I/O steun
●Hoge snelheids differentiële I/O standaardsteun, met inbegrip van LVDS, RSDS, mini-LVDS, LVPECL, differentiële HSTL, en differentiële SSTL
●Single-ended I/O standaardsteun, met inbegrip van 2,5-v en 1,8-v, SSTL-klassen I en II, 3,3-v PCI en pci-x 1,0 van klassen I en II, 1,8-v en 1,5-v HSTL, 3,3-, 2,5-, 1,8-, en 1,5-v LVCMOS, en 3,3-, 2,5-, en 1,8-v LVTTL
●Van de peripheral component interconnect Speciale Belangengroep (PCI SIG) PCI Lokale de Busspecificatie, Revisie 3,0 naleving voor verrichting 3,3-v bij 33 of 66 Mhz voor 32 - of met 64 bits interfaces
●PCI Express met extern Ti PHY en een Altera PCI Express ×1 Megacore® functioneren
●pci-X 1,0 van de specificatie 133-Mhz verenigbaarheid
●Steun van het hoge snelheids functioneert de externe die geheugen, met inbegrip van Ddr, DDR2, en STR SDRAM, en QDRII SRAM door daling in Altera IP MegaCore wordt gesteund voor handigheid
●Drie wijdden registers per I/O element (IOE): één ingevoerd register, één outputregister, en één output-laten register toe
●Programmeerbare bus-greep eigenschap
●Programmeerbare de sterkteeigenschap van de outputaandrijving
●Programmeerbare vertragingen van de speld aan de serie van IOE of van de logica
●I/O bank groepering voor unieke de bankmontages van VCCIO en/of VREF-
●MultiVolt™ I/O standaardsteun voor 1,5-, 1,8-, 2,5-, en 3,3 interfaces
●Heet-Socketing verrichtingssteun
●De tri-staat met zwak trekt op I/O spelden uit vóór en tijdens configuratie
●Programmeerbare open-afvoerkanaaloutput
●Reeks van de op-spaanderbeëindiging de steun
VCCA & GND VAN EP2C50F484C7N
■Vliegtuigen van de gebruiks de afzonderlijke VCCA macht
■Gebruik een verdeeld VCCA-eiland binnen het VCCINT-vliegtuig
■Gebruiks dikke VCCA sporen
Milieu & de Uitvoerclassificaties van EP2C50F484C7N
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | Volgzame RoHS |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
