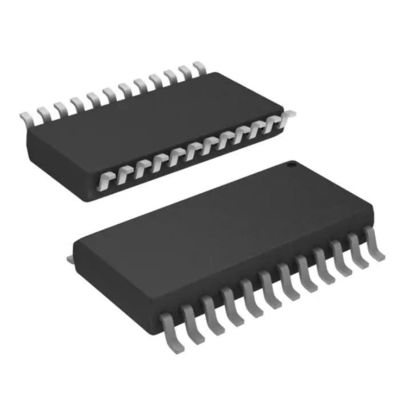

E-L9823013TR Relais voor algemeen gebruik Ic Pwr Driver N-Channel 1:8 24so
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | E-L9823013TR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Schakelaartype: | Algemeen Doel |
|---|---|---|---|
| Aantal Output: | 8 | Ingevoerde verhouding -: Output: | 0,047222222 |
| Outputconfiguratie: | Lage kant | Outputtype: | N-Channel |
| Interface: | SPI | Voltage - Lading: | 4.5V ~ 5.5V |
Productomschrijving
Stroomschakelaar/driver 1:8 N-kanaal 500mA 24-SO
Specificaties vanE-L9823013TR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Stroomverdelingsschakelaars, laadstuurprogramma's | |
| Mfr | ST Micro-elektronica |
| Serie | - |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Type schakelaar | Algemeen doel |
| Aantal uitgangen | 8 |
| Verhouding - invoer: uitvoer | 0,047222222 |
| Uitgangsconfiguratie | Lage kant |
| Uitgangstype | N-kanaal |
| Koppel | SPI |
| Spanning - Belasting | 4,5V ~ 5,5V |
| Spanning - Voeding (Vcc/Vdd) | - |
| Stroom - Uitgang (Max) | 500mA |
| Rds aan (type) | 800 mOhm |
| Invoertype | - |
| Functies | - |
| Foutbeveiliging | Stroombegrenzing (vast), te hoge temperatuur |
| Bedrijfstemperatuur | -40°C ~ 150°C (TJ) |
| Montage type | Opbouwmontage |
| Toestelpakket leverancier | 24-ZO |
| Pakket / koffer | 24-SOIC (0,295", 7,50 mm breed) |
| Basisproductnummer | E-L9823 |
Kenmerken vanE-L9823013TR
• Voert stroom uit tot 0,5 A
• Cascadeerbare SPI-regeling voor uitgangen
• Resetfunctie met resetsignaal of nulspanning bij VDD
• Programmeerbare intrinsieke uitgangsspanningsklem bij typ.50 V voor inductief schakelen
• Overstroomuitschakeling met latch-off voor elke schrijfcyclus (SFPD = low)
• Onafhankelijke thermische uitschakeling van uitgangen (SOA Protection)
• Uitvoerstatusgegevens beschikbaar op de SPI met behulp van 8-bits I/O-protocol tot 3,0 MHz
• Lage standby-stroom met reset = laag (typ. 35 µA @ VDD)
• Detectie open belasting (uitgangen uit)
• Enkele VDD logische voeding
• Hoge EMS-immuniteit en lage EME (gecontroleerde uitgangshellingen)
• Volledige functionaliteit van het resterende apparaat bij negatieve spanningsval op uitgangen (-1,5 V of -3,0 A)
• Uitgangsmodus programmeerbaar voor aanhoudende stroombegrenzing of uitschakeling
Toepassingen vanE-L9823013TR
Milieu- en exportclassificaties vanE-L9823013TR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
