DS31408GN2 algemeen Doelrelais Ic Sonet/Sdh-Synchronisatie Csbga
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DS31408GN2 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| pakket: | Dienblad | Productstatus: | Actief |
|---|---|---|---|
| Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet | PLL: | Ja |
| Hoofddoel: | Ethernet, SONET/SDH, Laag, Telecommunicatie | Input: | CMOS, TTL |
| Output: | CML, CMOS, LVDS, LVPECL, TTL | Aantal Kringen: | 1 |
Productomschrijving
Ethernet, SONET/SDH, Laag, Telecommunicatieklok/Frequentiesynthesizer, Multiplextelegraaf IC 750MHz 1 Output 256-CSBGA (17x17)
Specificaties van DS31408GN2
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Klok/Timing | |
| Toepassing-Specifieke Klok/Timing | |
| Mfr | Microchiptechnologie |
| Reeks | - |
| Pakket | Dienblad |
| Productstatus | Actief |
| Digi-zeer belangrijke Programmeerbaar | Geverifieerd niet |
| PLL | Ja |
| Hoofddoel | Ethernet, SONET/SDH, Laag, Telecommunicatie |
| Input | CMOS, TTL |
| Output | CML, CMOS, LVDS, LVPECL, TTL |
| Aantal Kringen | 1 |
| Ingevoerde verhouding -: Output | 8:14 |
| Ingevoerd verschil -: Output | Ja/ja |
| Maximum frequentie - | 750MHz |
| Voltage - Levering | 1.8V |
| Werkende Temperatuur | -40°C ~ 85°C |
| Opzettend Type | De oppervlakte zet op |

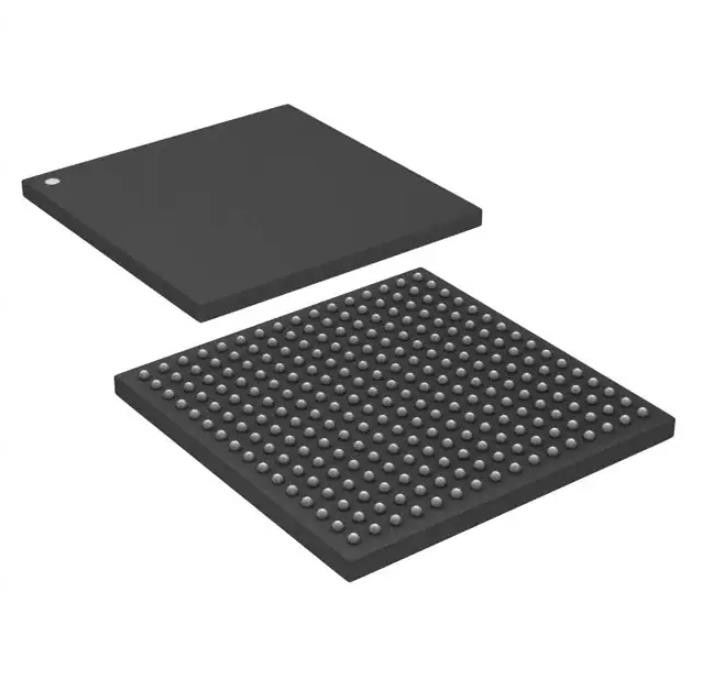

| Pakket/Geval | 256-LBGA, CSBGA |
| Het Pakket van het leveranciersapparaat | 256-CSBGA (17x17) |
| Het Aantal van het basisproduct | DS31408 |
Eigenschappen van DS31408GN2
• Acht Ingevoerde Klokken
• Verschil of CMOS/TTL-Formaat
• Om het even welke Frequentie van 2kHz aan 750MHz
• Het verwaarloosbare Schrapen voor het Schrapen van 64B/66B en FEC-(b.v., 64/66, 237/255, 238/255) of Een ander Downscaling-Vereiste
• Ononderbroken de Kwaliteit van de Inputklok Controle
• Twee Krachtige DPLLs
• Hitlessverwijzing die Verlies van Input inschakelen
• Automatische of Handfase bouwstijl-uit
• Overblijfsel op Verlies van Alle Input
• Programmeerbare Bandbreedte, 0.5mHz aan 400Hz
• Zeven Digitale Frequentiesynthesizers
• Elk kan aan Één van beide DPLL zwoegen
• Veroorzaak Om het even welk 2kHz-Veelvoud tot 77.76MHz
• Drie Output APLLs
• Outputfrequenties aan 750MHz
• Hoge Resolutie het Verwaarloosbare Schrapen voor FEC en 64B/66B (b.v., 255/237, 255/238, 66/64) of Een ander het Schrapen Vereiste
• Minder dan de Output Jitter van 1ps RMS
• Gelijktijdig Opbrengst Drie Tarieven laag-Jitter van de Zelfde Verwijzing (b.v., 622.08MHz voor SONET, 255/237*622.08MHz voor OTU2, en 156.25MHz for10GE)
• 14 outputklokken in Zeven Groepen
• Om het even welke bijna Frequentie van < 1Hz="" to="" 750MHz="">
• Elke Groepsslaven aan een DFS-Klok, Om het even welke APLL-Klok, of Om het even welke (Verdeeld en Geschraapte) Inputklok
• Elk heeft een Differentiële Output (3 CML, 4 LVDS/LVPECL) en Afzonderlijke CMOS/TTL-Output
• Frequentieverdeler met 32 bits per Output
• De Klokeigenschappen van IEEE 1588
• Bestuurbaar door Software met 2-8ns Tijdresolutie en 2-32ns Frequentieresolutie
• 4ns inputtimestamp Nauwkeurigheid en de Plaatsingsnauwkeurigheid van de Outputrand
• Programmeerbare Klok en tijd-Groepering I/O om Alle 1588 Apparaten in Grote Systemen te synchroniseren
• Steunt 1588 OC, omdat, en TC Architectuur
• Algemene Eigenschappen
• Geschikte Linecard IC of Timingskaart IC voor Laag 2/3E/3/4E/4, SMC, SEC/EEG, of SSU
• Keurt en veroorzaakt bijna Om het even welke Frequentie van 1Hz tot 750MHz goed
• Interne Compensatie voor de Lokale Fout van de Oscillatorfrequentie
• SPI™ bewerkerinterface
• 1.8V verrichting met 3.3V I/O (Verdraagzame 5V)
Toepassingen van DS31408GN2
Milieu & de Uitvoerclassificaties van DS31408GN2
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
