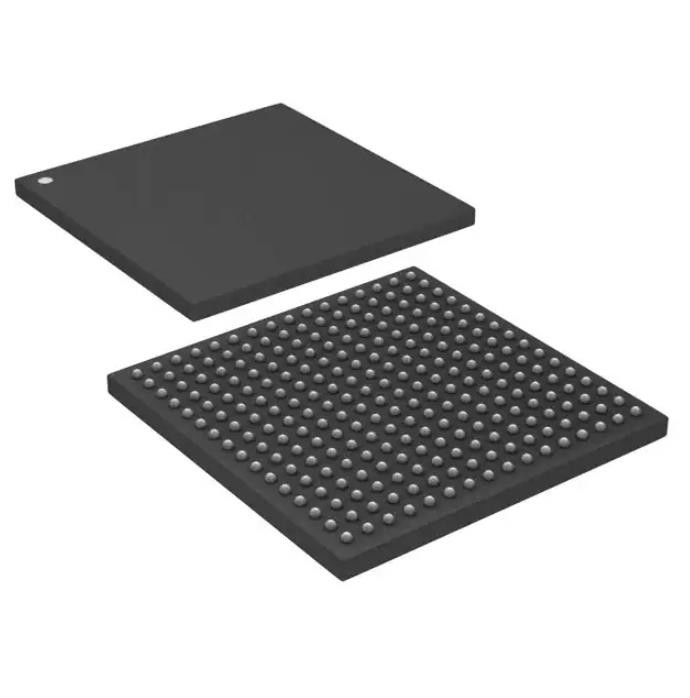

DS31407GN2 IC voor opbouwmontage SONET/SDH SYNC CSBGA
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DS31407GN2 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal Kringen: | 1 | Ingevoerde verhouding -: Output: | 3:04 |
|---|---|---|---|
| Ingevoerd verschil -: Output: | Ja/ja | Maximum frequentie -: | 750MHz |
| Voltage - Levering: | 1.8V | Werkende temperatuur: | -40°C ~ 85°C |
| Opzettend Type: | De oppervlakte zet op | Pakket/Geval: | 256-LBGA, CSBGA |
| Hoog licht: | DS31407GN2 IC voor opbouwmontage,IC voor opbouwmontage SONET,CSBGA IC voor opbouwmontage |
||
Productomschrijving
Ethernet, SONET/SDH, Stratum, Telecom Clock/Frequency Synthesizer, Multiplexer IC 750MHz 1 Uitgang 256-CSBGA (17x17)
Specificaties vanDS31407GN2
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Klok/timing | |
| Applicatiespecifieke klok/timing | |
| Mfr | Microchip-technologie |
| Serie | - |
| Pakket | Dienblad |
| product status | Actief |
| Digi-Key Programmeerbaar | Niet geverifieerd |
| PLL | Ja |
| Belangrijkste doel | Ethernet, SONET/SDH, Stratum, Telecom |
| Invoer | CMOS, TTL |
| Uitgang | CML, CMOS, LVDS, LVPECL, TTL |
| Aantal circuits | 1 |
| Verhouding - invoer: uitvoer | 3:04 |
| Differentieel - invoer: uitvoer | Ja/Ja |
| Frequentie - Max | 750 MHz |
| Spanning - voeding | 1.8V |
| Bedrijfstemperatuur | -40°C ~ 85°C |
| Montage type | Opbouwmontage |
| Pakket / koffer | 256-LBGA, CSBGA |
| Toestelpakket leverancier | 256-CSBGA (17x17) |
| Basisproductnummer | DS31407 |
Kenmerken vanDS31407GN2
•Drie invoerklokken
• Differentieel of CMOS/TTL-formaat
• Elke frequentie van 2 kHz tot 750 MHz
• Fractionele schaling voor 64B/66B en FEC-scaling (bijv. 64/66, 237/255, 238/255) of andere vereisten voor downscaling
• Continue controle van de ingangsklokkwaliteit
• Automatische of handmatige klokselectie
• Drie 2/4/8kHz Frame Sync-ingangen
• Krachtige DPLL
• Hitless Reference Inschakelen bij verlies van input
• Automatische of handmatige fase-uitbouw
• Holdover bij verlies van alle ingangen
• Programmeerbare bandbreedte, 0,5 MHz tot 400 Hz
• Twee digitale frequentiesynthesizers
• Produceer een veelvoud van 2 kHz tot 77,76 MHz
• Per-DFS klokfase-aanpassing
• Krachtige uitvoer-APLL
• Uitgangsfrequenties tot 750 MHz
• Fractionele schaling met hoge resolutie voor FEC en 64B/66B (bijv. 255/237, 255/238, 66/64) of elke andere schaalvereiste
• Minder dan 1 ps RMS uitgangsjitter
• Vier uitgangsklokken in twee groepen
• Vrijwel elke frequentie van < 1 Hz tot 750 MHz
• Elke groep is slaaf van een DFS-klok, een APLL-klok of een invoerklok (verdeeld en geschaald)
• Elk heeft een differentiële uitvoer (1 CML, 1 LVDS/LVPECL) en afzonderlijke CMOS/TTL-uitvoer
• 32-bits frequentiedeler per uitgang
• Twee gesynchroniseerde pulsuitgangen: 8 kHz en 2 kHz
• Algemene kenmerken
• Geschikte lijnkaart-IC of timingkaart-IC voor Stratum 2/3E/3/4E/4, SMC, SEC/EEC of SSU
• Accepteert en produceert bijna elke frequentie tot 750 MHz, inclusief 1 Hz, 2 kHz, 8 kHz, NxDS1,
NxE1, DS2/J2, DS3, E3, 2.5M, 25M, 125M,156,25M en Nx19,44M tot 622,08M
• Interne compensatie voor lokale oscillatorfrequentiefout
• SPI™-processorinterface
• 1.8V werking met 3.3VI/O (5V tolerant)
Toepassingen vanDS31407GN2
Milieu- en exportclassificaties vanDS31407GN2
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
