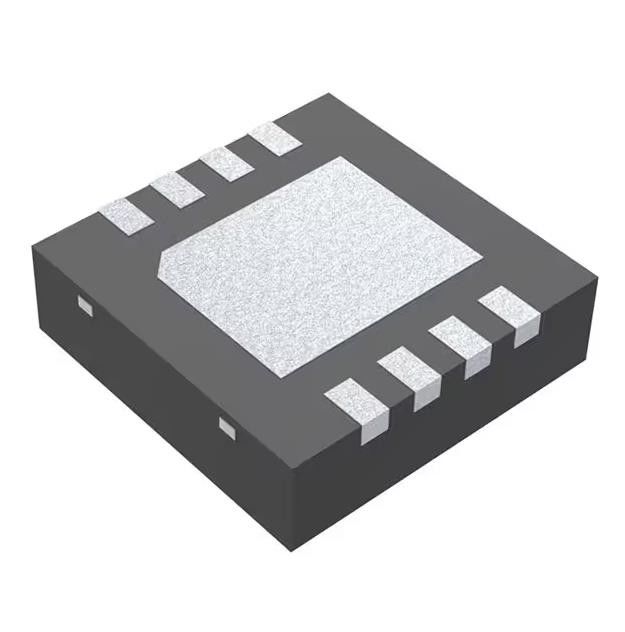

LM5085SDX/NOPB Stroomschakelaar IC's DC-DC Controller IC 8-WSON (3x3)
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM5085SDX/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal Output: | 1 | Outputfasen: | 1 |
|---|---|---|---|
| Voltage - Levering (Vcc/Vdd): | 4.5V ~ 75V | Frequentie - Omschakeling: | Tot 1MHz |
| Plichtscyclus: | 100% | Synchrone Gelijkrichter: | Nr |
| Klok synchronisatie: | Nr | Werkende temperatuur: | -40°C ~ 125°C (TJ) |
Productomschrijving
LM5085SDX/NOPB Stroomschakelaar IC's DC-DC Controller IC 8-WSON (3x3)
Buck-regelaar Positieve uitgang Verlagingstrap DC-DC-controller IC 8-WSON (3x3)
Specificaties van LM5085SDX/NOPB
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| DC DC-schakelcontrollers | |
| Mfr | Texas Instrumenten |
| Serie | - |
| Pakket | Band & Spoel (TR) |
| product status | Actief |
| Uitgangstype | Transistor stuurprogramma |
| Functie | Aftreden |
| Uitgangsconfiguratie | Positief |
| Topologie | Bok |
| Aantal uitgangen | 1 |
| Uitgangsfasen | 1 |
| Spanning - Voeding (Vcc/Vdd) | 4,5V ~ 75V |
| Frequentie - Schakelen | Tot 1 MHz |
| Plichtscyclus (Max) | 100% |
| Synchrone gelijkrichter | Nee |
| Klok synchronisatie | Nee |
| Seriële interfaces | - |
| Besturingsfuncties | Stroombegrenzing, Inschakelen, Aan-tijdregeling |
| Bedrijfstemperatuur | -40°C ~ 125°C (TJ) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 8-WFDFN blootliggende pad |
| Toestelpakket leverancier | 8-WSON (3x3) |
| Basisproductnummer | LM5085 |
FunctiesvanLM5085SDX/NOPB
• LM5085-Q1 is een product van automobielkwaliteit dat AEC-Q100 klasse 1 gekwalificeerd is (-40 °C tot 125 °C operationele junctietemperatuur)
• Breed ingangsspanningsbereik van 4,5 V tot 75 V
• Instelbare stroombegrenzing met behulp van RDS(ON) of een stroomdetectieweerstand
• Programmeerbare schakelfrequentie tot 1 MHz
• Geen luscompensatie vereist
• Ultrasnelle transiënte respons
• Vrijwel constante bedrijfsfrequentie met lijn- en belastingvariaties
• Instelbare uitgangsspanning van 1,25 V
• Nauwkeurigheid ±2% feedbackreferentie
• Geschikt voor 100% inschakelduur
• Interne softstart-timer
• Geïntegreerde hoogspanningsbiasregeling
• Thermische uitschakeling
• Pakket:
– HVSSOP-8
– VSSOP-8
– WSON-8
toepassingenvanLM5085SDX/NOPB
• Automotive-infotainment
• Batterij-/supercondensatorladers
• LED-stuurprogramma's
Milieu- en exportclassificatiesvanLM5085SDX/NOPB
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
