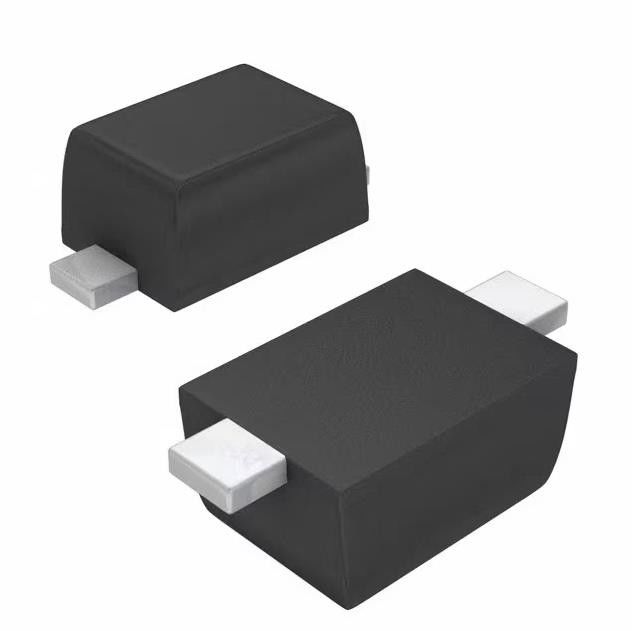

SDM20U40-7 Diode 40 V 250mA Opbouwmontage SOD-523 Snel herstel
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | Sdm20u40-7 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Voltage - gelijkstroom-Omgekeerde ((Maximum) Vr): | 40 V | Huidig - Gerectificeerd Gemiddelde (Io): | 250mA |
|---|---|---|---|
| Voltage - door:sturen ((Maximum) Vf) @ als: | 600 mV @ 200 mA | Snelheid: | Snelle Terugwinning =< 500ns, > 200mA (Io) |
| Omgekeerde Terugwinningstijd (trr): | 10 NS | Huidig - Omgekeerde Lekkage @ Vr: | 5 µA @ 30 V |
| Capacitieve weerstand @ Vr, F: | 50pF @ 0V, 1MHz | Werkende Temperatuur - Verbinding: | -65°C ~ 125°C |
Productomschrijving
SDM20U40-7 Diode 40 V 250mA Opbouwmontage SOD-523 Snel herstel
Diode 40 V 250mA Opbouwmontage SOD-523
Specificaties van SDM20U40-7
| TYPE | BESCHRIJVING |
| Categorie | Discrete halfgeleiderproducten |
| diodes | |
| Gelijkrichters | |
| enkele diodes | |
| Mfr | Diodes opgenomen |
| Serie | - |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| product status | Actief |
| Technologie | schottky |
| Spanning - DC omgekeerd (Vr) (max) | 40 V |
| Stroom - Gemiddeld gelijkgericht (Io) | 250mA |
| Spanning - Doorsturen (Vf) (Max) @ If | 600mV bij 200mA |
| Snelheid | Snel herstel =< 500ns, > 200mA (Io) |
| Omgekeerde hersteltijd (trr) | 10 ns |
| Stroom - omgekeerde lekkage @ Vr | 5 µA bij 30 V |
| Capaciteit @ Vr, F | 50pF @ 0V, 1MHz |
| Montage type | Opbouwmontage |
| Pakket / koffer | SC-79, SOD-523 |
| Toestelpakket leverancier | SOD-523 |
| Bedrijfstemperatuur - Junction | -65°C ~ 125°C |
| Basisproductnummer | SDM20 |
FunctiesvanSDM20U40-7
Lage voorwaartse spanningsval
Beschermingsringconstructie voor tijdelijke bescherming
Verwaarloosbare omgekeerde hersteltijd
Lage omgekeerde capaciteit
Ultraklein pakket voor opbouwmontage
Volledig loodvrij en volledig RoHS-conform (Opmerkingen 1 & 2)
Halogeen- en antimoonvrij."Groen" apparaat (opmerking 3)
Dit onderdeel is gekwalificeerd volgens JEDEC-normen (als referenties in AEC-Q) voor hoge betrouwbaarheid.
Een auto-compatibel onderdeel is beschikbaar op een afzonderlijk gegevensblad (SDM20U40Q)
Mechanische gegevens vanSDM20U40-7
Pakket: SOD523
Materiaal verpakking: gegoten kunststof, "groene" vormmassa.UL Ontvlambaarheid Classificatie 94V-0
Vochtgevoeligheid: niveau 1 volgens J-STD-020
Terminals: loodvrij plateren (matte tinafwerking).Soldeerbaar volgens MIL-STD-202, methode 208
Polariteit: kathodeband
Gewicht: 0,002 gram (bij benadering)
Milieu- en exportclassificatiesvanSDM20U40-7
ATTRIBUUT BESCHRIJVING RoHS-status ROHS3-conform Vochtgevoeligheidsniveau (MSL) 1 (onbeperkt) REACH-status REACH Onaangetast ECCN OOR99
