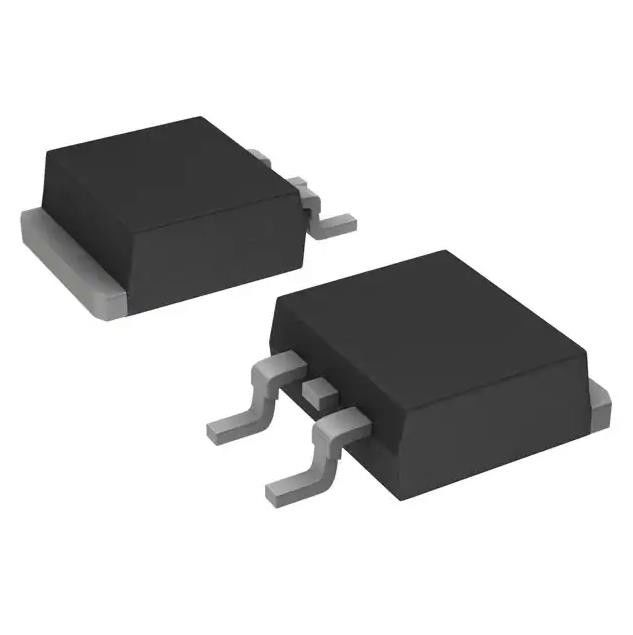

MBRB2035CTHE3/81 diodeserie 1 Paar 35 V 10A aan-263-3 D ² Pak aan-263AB
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | MBRB2035CTHE3/81 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Diodeconfiguratie: | 1 paar Gemeenschappelijke Kathode | Technologie: | Schottky |
|---|---|---|---|
| Voltage - gelijkstroom-Omgekeerde ((Maximum) Vr): | 35 V | Huidig - Gerectificeerd Gemiddelde (Io) (per Diode): | 10A |
| Voltage - door:sturen ((Maximum) Vf) @ als: | 650 mV @ 10 A | Snelheid: | Snelle Terugwinning =< 500ns, > 200mA (Io) |
| Huidig - Omgekeerde Lekkage @ Vr: | 100 µA @ 35 V | Werkende Temperatuur - Verbinding: | -65°C ~ 150°C |
Productomschrijving
MBRB2035CTHE3/81 diodeserie 1 Paar 35 V 10A aan-263-3 D ² Pak aan-263AB
De diodeserie 1 Paar Gemeenschappelijke Kathode 35 de Oppervlakte van V 10A zet aan-263-3, D ² Pak (2 Lood + Lusje) op, aan-263AB
Specificaties van MBRB2035CTHE3/81
| TYPE | BESCHRIJVING |
| Categorie | Afzonderlijke Halfgeleiderproducten |
| Dioden | |
| Gelijkrichters | |
| Diodeseries | |
| Mfr | Vishay Algemene Halfgeleider - Diodenafdeling |
| Reeks | Automobiel, aec-Q101 |
| Pakket | Band & Spoel (RT) |
| Diodeconfiguratie | 1 paar Gemeenschappelijke Kathode |
| Technologie | Schottky |
| Voltage - gelijkstroom-Omgekeerde ((Maximum) Vr) | 35 V |
| Huidig - Gerectificeerd Gemiddelde (Io) (per Diode) | 10A |
| Voltage - door:sturen ((Maximum) Vf) @ als | 650 mV @ 10 A |
| Snelheid | Snelle Terugwinning =< 500ns=""> 200mA (Io) |
| Huidig - Omgekeerde Lekkage @ Vr | 100 µA @ 35 V |
| Werkende Temperatuur - Verbinding | -65°C ~ 150°C |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | Aan-263-3, D ² Pak (2 Lood + Lusje), aan-263AB |
| Het Pakket van het leveranciersapparaat | AAN-263AB (D ² PAK) |
| Het Aantal van het basisproduct | MBRB20 |
Eigenschappen van MBRB2035CTHE3/81
• Machtspak
• Guardring voor overvoltagebescherming
• Laag machtsverlies, hoog rendement
• Lage voorwaartse voltagedaling
• Hoog voorwaarts schommelingsvermogen
• Hoge frequentieverrichting
• Ontmoet MSL-niveau 1, per j-std-020, ALS maximumpiek van 245 °C (het pakket voor van D2PAK (aan-263AB))
• Temperatuur 275 °C maximum, 10 s van het soldeerselbad, per JESD 22-B106 (voor pakket ito-220AB)
• Aec-Q101 gekwalificeerd
Toepassingen van MBRB2035CTHE3/81
Voor gebruik in laag voltage, hoge frequentiegelijkrichter van het schakelen van wijzevoedingen, freewheelende dioden, DC/DC
convertors, en de toepassing van de polariteitsbescherming.
MECHANISCHE GEGEVENS VAN MBRB2035CTHE3/81
Geval: ITO-220AB, D2PAK (AAN-263AB)
De vormende samenstelling ontmoet brandbaarheidsclassificatie van UL 94 v-0
Basis P/N.O. 3 - roHS-Volgzame, commerciële rang
RoHS-Volgzame basis P/NHE3_X -, gekwalificeerde aec-Q101
(„_X“ duidt revisiecode aan, b.v. A, B,…)
Terminals: het steentin plateerde lood, solderable per
J-std-002 en JESD 22-B102
E3 ontmoet het achtervoegsel de test van de de klassen1a bakkebaard van JESD 201, HE3-achtervoegsel
ontmoet JESD 201 klasse 2 bakkebaardtest
Polariteit: zoals duidelijk
Opzettende Torsie: 10 in-pond maximum
Milieu & de Uitvoerclassificaties van MBRB2035CTHE3/81
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 1 (Onbeperkt) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
