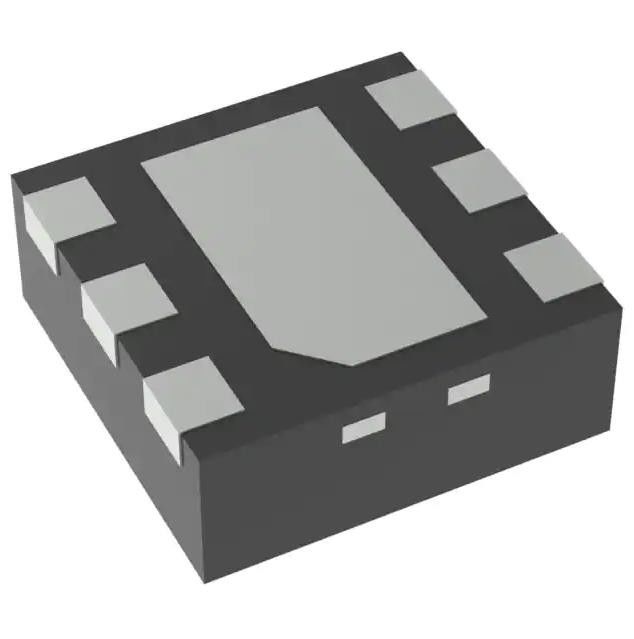

TPS78230DRVR Geïntegreerde Circuit Chip Reg Lineair 3v 150ma 6wson
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS78230DRVR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Outputconfiguratie: | Positief |
|---|---|---|---|
| Outputtype: | Vast | Huidig - Output: | 150mA |
| Ingevoerd voltage - (Maximum): | 5.5V | Voltage - (Min/Vaste) Output: | 3V |
| Huidig - Rustig (IQ): | 1.3 µA | (Maximum) voltageopgeven: | 0.25V @ 150mA |
Productomschrijving
TPS78230DRVRChip met geïntegreerde schakelingenReg Lineair 3v 150ma 6wson
Lineaire spanningsregelaar IC Positief Vast 1 Uitgang 150mA 6-WSON (2x2)
Specificaties van TPS78230DRVR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregelaars - lineair | |
| Mfr | Texas Instrumenten |
| Serie | - |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Uitgangsconfiguratie | Positief |
| Uitgangstype | Vast |
| Aantal regelgevers | 1 |
| Spanning - ingang (max.) | 5,5V |
| Spanning - Uitgang (Min/Vast) | 3V |
| Spanning - Uitgang (Max) | - |
| Spanningsuitval (Max) | 0,25V bij 150mA |
| Huidige uitgang | 150mA |
| Stroom - Rust (Iq) | 1,3 µA |
| Stroom - Voeding (Max) | 8 µA |
| PSRR | 40dB ~ 15dB (10Hz ~ 1kHz) |
| Besturingsfuncties | Inschakelen |
| Beveiligingsfuncties | Overstroom, te hoge temperatuur, omgekeerde polariteit |
| Bedrijfstemperatuur | -40°C ~ 125°C |
| Montage type | Opbouwmontage |
| Pakket / koffer | 6-WDFN blootliggende pad |
| Toestelpakket leverancier | 6-WSON (2x2) |
| Basisproductnummer | TPS78230 |
Kenmerken vanTPS78230DRVR
• Laag IQ: 500 nA
• 150 mA, regelaar met lage uitval
• Bereik ingangsspanning: 2,2 V tot 5,5 V
• Lage uitval bij 25°C, 130 mV bij 150 mA
• Lage uitval bij 85°C, 175 mV bij 150 mA
• 3% nauwkeurigheid over belasting, lijn en temperatuur
• Stabiel met een keramische condensator van 1,0 μF
• Thermische uitschakeling en overstroombeveiliging
• CMOS Logic Level-compatibele activeringspen
• Verkrijgbaar in DDC (TSOT23-5) of DRV (2 mm x 2-mm SON-6) Pakketten
Toepassingen vanTPS78230DRVR
• TI MSP430 Applicaties toevoegen
• Draadloze handsets en smartphones
• Mp3 spelers
• Op batterijen werkende handheld-producten
Milieu- en exportclassificaties vanTPS78230DRVR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
