LM22680MRE ADJ NOPB Schakelregelaar IC Reg Buck Verstelbaar 2a 8sopwr
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM22680MRE-ADJ/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Functie: | Stap - neer |
|---|---|---|---|
| Outputconfiguratie: | Positief | Topologie: | Bok |
| Outputtype: | regelbaar | Aantal Output: | 1 |
| Ingevoerd voltage - (Min): | 4.5V | Ingevoerd voltage - (Maximum): | 42V |
| Hoog licht: | LM22680MRE ADJ NOPB,ADJ NOPB schakelende regelaar IC,LM22680MRE schakelende regelaar IC |
||
Productomschrijving
LM22680MRE-ADJ/NOPB schakelende regelaar IC Reg Buck Verstelbaar 2a 8sopwr

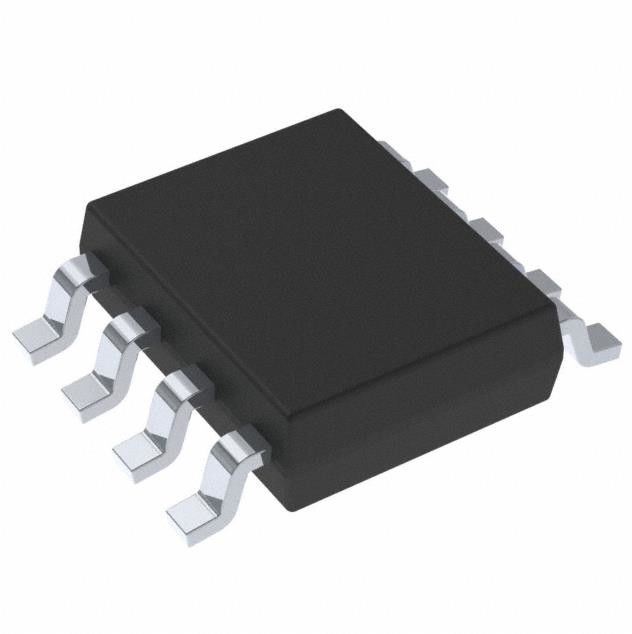

Buck Schakelregelaar IC Positief Instelbaar 1,285V 1 Uitgang 2A 8-PowerSOIC (0,154", 3,90mm breed)
Specificaties van LM22680MRE-ADJ/NOPB
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregelaars - DC DC schakelende regelaars | |
| Mfr | Texas Instrumenten |
| Serie | EENVOUDIGE SCHAKELAAR® |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| product status | Actief |
| Functie | Aftreden |
| Uitgangsconfiguratie | Positief |
| Topologie | Bok |
| Uitgangstype | Verstelbaar |
| Aantal uitgangen | 1 |
| Spanning - ingang (min.) | 4,5 V |
| Spanning - ingang (max.) | 42V |
| Spanning - Uitgang (Min/Vast) | 1.285V |
| Spanning - Uitgang (Max) | 37V |
| Huidige uitgang | 2A |
| Frequentie - Schakelen | 500 kHz |
| Synchrone gelijkrichter | Nee |
| Bedrijfstemperatuur | -40°C ~ 125°C (TJ) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 8-PowerSOIC (0,154", 3,90 mm breed) |
| Toestelpakket leverancier | 8-SO PowerPad |
| Basisproductnummer | LM22680 |
Kenmerken vanLM22680MRE-ADJ/NOPB
• Breed ingangsspanningsbereik: 4,5 V tot 42 V
• Intern gecompenseerde spanningsmodusregeling
• Stabiel met lage ESR keramische condensatoren
• 200 mΩ N-kanaal MOSFET
• Optie uitgangsspanning:-ADJ (uitgangen zo laag als 1.285 V)
• ±1,5% feedbackreferentienauwkeurigheid
• Standaard schakelfrequentie van 500 kHz
• Instelbare schakelfrequentie enSynchronisatie
• -40°C tot 125°C werktemperatuur junctieBereik
• Precisie-inschakelpen
• Geïntegreerde Boot-Strap-diode
• Instelbare Soft-Start
• Volledig WEBENCH® ingeschakeld
• LM22680-Q1 is een product van automobielkwaliteitdat is AEC-Q100 Graad 1 Gekwalificeerd (–40°C tot+125°C operationele junctietemperatuur)
• SO PowerPAD™ (blootgestelde pad)
Toepassingen vanLM22680MRE-ADJ/NOPB
• Industriële controle
• Telecom- en datacomsystemen
• Ingebedde systemen
• Ombouw van Standaard 24-V, 12-V en 5-VIngangsrails
Milieu- en exportclassificaties vanLM22680MRE-ADJ/NOPB
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
