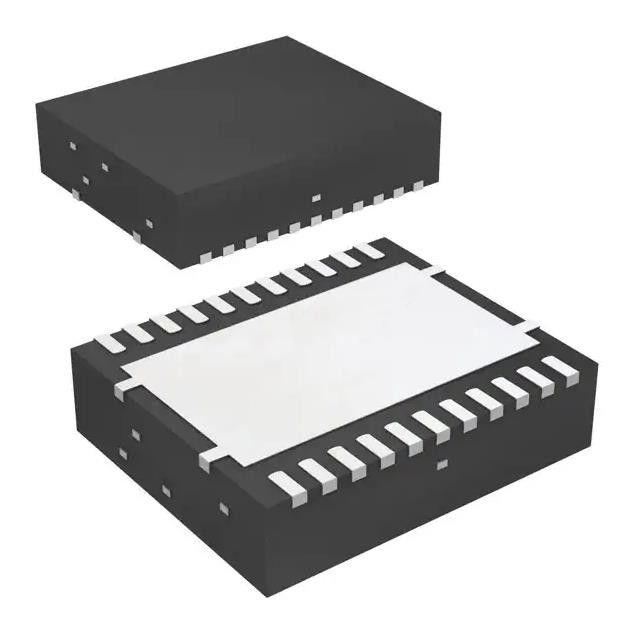

20A 22SON Schakelregelaar IC Reg Buck Verstelbaar TPS53353DQPR
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS53353DQPR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal Output: | 1 | Ingevoerd voltage - (Min): | 1.5V |
|---|---|---|---|
| Ingevoerd voltage - (Maximum): | 15V | Voltage - (Min/Vaste) Output: | 0.6V |
| Voltage - (Maximum) Output: | 5.5V | Huidig - Output: | 20A |
| Frequentie - Omschakeling: | 250kHz ~ 1MHz | Synchrone Gelijkrichter: | Ja |
| Hoog licht: | 20A 22SON Schakelregelaar IC,Buck Verstelbaar TPS53353DQPR,Schakelregelaar IC Reg Buck |
||
Productomschrijving
TPS53353DQPR Transistor Ic Chip Ic Reg Buck Verstelbaar 20a 22son
TPS53353DQPR Schakelregelaar IC Reg Buck Verstelbaar 20a 22son
Buck Schakelregelaar IC Positief Instelbaar 0,6V 1 Uitgang 20A 22-PowerLFDFN
Specificaties van TPS53353DQPR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregelaars - DC DC schakelende regelaars | |
| Mfr | Texas Instrumenten |
| Serie | D-CAP™, Eco-Mode™ |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Functie | Aftreden |
| Uitgangsconfiguratie | Positief |
| Topologie | Bok |
| Uitgangstype | Verstelbaar |
| Aantal uitgangen | 1 |
| Spanning - ingang (min.) | 1,5 V |
| Spanning - ingang (max.) | 15V |
| Spanning - Uitgang (Min/Vast) | 0.6V |
| Spanning - Uitgang (Max) | 5,5V |
| Huidige uitgang | 20A |
| Frequentie - Schakelen | 250 kHz ~ 1 MHz |
| Synchrone gelijkrichter | Ja |
| Bedrijfstemperatuur | -40°C ~ 85°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 22-PowerLFDFN |
| Toestelpakket leverancier | 22-LSON-CLIP (6x5) |
| Basisproductnummer | TPS53353 |
Functiesvan TPS53353DQPR
• Nieuw product beschikbaar:
TPS548B28 16 V, 20 Asynchrone-buck-convertermet gevoel op afstand
• Conversie ingangsspanningbereik: 1,5 V tot 15 V
• VDD ingangsspanningsbereik: 4.5 V tot 25 V
• 92% efficiëntie van 12 V tot1,5 V bij 20 A
• Uitgangsspanningsbereik: 0,6 Vtot 5,5 V
• 5-V LDO-uitgang
• Ondersteunt single-rail invoer
• Geïntegreerde vermogens-MOSFET'smet 20 A vancontinue uitgangsstroom
• Automatisch overslaan Eco-mode™ voorefficiëntie bij lichte belasting
• < 10-μA uitschakelstroom
• D-CAP™-modus met snelvoorbijgaande reactie
• Selecteerbaar schakelenfrequentie van 250 kHz tot 1MHz met externe weerstand
• Selecteerbare auto-skip of PWM
-alleen bediening
• Ingebouwde 1% 0,6 V-referentie
• 0,7 ms, 1,4 ms, 2,8 ms en5,6 ms selecteerbaarinterne spanning servo zachtbegin
• Geïntegreerde boost-schakelaar
• Voorgeladen opstartenvermogen
• Instelbare overstroomlimiet met thermischeen vergoeding
• Overspanning, onderspanning,UVLO, enbescherming tegen oververhitting
• Ondersteunt alle keramische uitvoercondensatoren
• Open-drain power-goedindicatie
• Bevat NexFET™-kracht blok technologie
• 22-pins QFN-pakket metPowerPAD™
• Voor SWIFT™ energieproductendocumentatie, zie
Toepassingen van TPS53353DQPR
• Enterprise rackservers en opslag
• Bedrade netwerkswitches en -routers
• ASIC, SoC, FPGA, DSP-kern en I/O-spanning
Milieu- en exportclassificaties van TPS53353DQPR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH getroffen |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
