TPS54360DDAR Schakelregelaar IC Positief Reg Bck Split Rail Adj 8sopwr
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS54360DDAR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Outputconfiguratie: | Positief | Topologie: | Bok, Gespleten Spoor |
|---|---|---|---|
| Outputtype: | regelbaar | Aantal Output: | 1 |
| Ingevoerd voltage - (Min): | 4.5V | Ingevoerd voltage - (Maximum): | 60V |
| Voltage - (Min/Vaste) Output: | 0.8V | Voltage - (Maximum) Output: | 58.8V |
| Hoog licht: | TPS54360DDAR Schakelregelaar IC,TPS54360DDAR,Reg Bck Split Rail Adj 8sopwr |
||
Productomschrijving
TPS54360DDAR Transistor Ic Chip Ic Reg Bck Split Rail Adj 8sopwr
TPS54360DDAR Schakelregelaar IC Positief Reg Bck Split Rail Adj 8sopwr

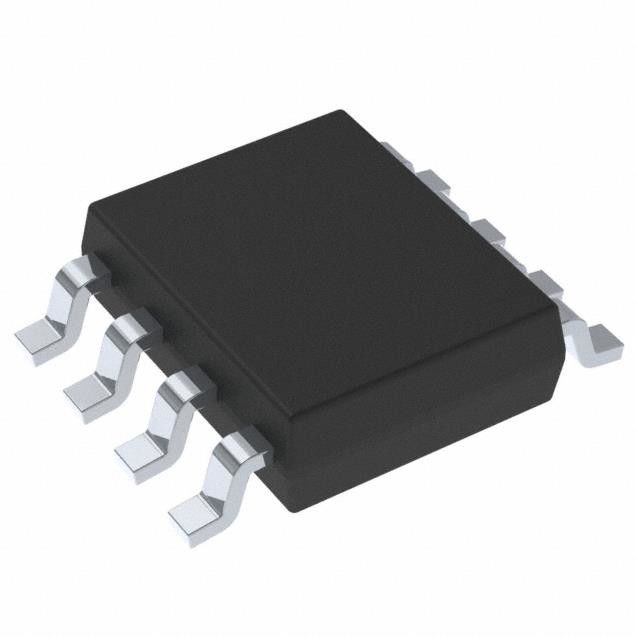

Buck, gesplitste rail Switching Regulator IC Positief Instelbaar 0,8V 1 Uitgang 3,5A 8-PowerSOIC (0,154", 3,90mm breed)
Specificaties van TPS54360DDAR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregelaars - DC DC schakelende regelaars | |
| Mfr | Texas Instrumenten |
| Serie | Eco-modus™ |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| product status | Niet voor nieuwe ontwerpen |
| Functie | Aftreden |
| Uitgangsconfiguratie | Positief |
| Topologie | Buck, gesplitst spoor |
| Uitgangstype | Verstelbaar |
| Aantal uitgangen | 1 |
| Spanning - ingang (min.) | 4,5 V |
| Spanning - ingang (max.) | 60V |
| Spanning - Uitgang (Min/Vast) | 0.8V |
| Spanning - Uitgang (Max) | 58.8V |
| Huidige uitgang | 3.5A |
| Frequentie - Schakelen | 100 kHz ~ 2,5 MHz |
| Synchrone gelijkrichter | Nee |
| Bedrijfstemperatuur | -40°C ~ 150°C (TJ) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 8-PowerSOIC (0,154", 3,90 mm breed) |
| Toestelpakket leverancier | 8-SO PowerPad |
| Basisproductnummer | TPS54360 |
Functiesvan TPS54360DDAR
• 4,5 V tot 60 V (65 V Abs Max)Invoerbereik
• 3,5 A continue stroom, 4,5 AMinimale piekStroomlimiet inductor
• Stroommodusregeling DC/DCOmvormer
• 92 mΩ High-Side MOSFET
• Hoog rendement bij lichte belastingmet puls overslaanEco-modus™
• Lage uitval bij lichte belasting metGeïntegreerde BOOTFET opladen
• 146-μA Rust in bedrijfHuidig
• 2-μA uitschakelstroom
• Vast schakelen van 100 kHz tot 2,5 MHz Frequentie
• Synchroniseert met externe klok
• Instelbare UVLO-spanning enHysterese
• Interne zachte start
• Nauwkeurige stroom per cyclusBegrenzing
• Thermisch, overspanning enFrequentie FoldbackBescherming
• 0,8 V 1% interne spanningReferentie
• 8-Terminal HSOIC met PowerPAD™Pakket
• –40°C tot 150°C TJ in bedrijfBereik
• Maak een aangepast ontwerp met behulp van deTPS54360 metde WEBENCH® Power Designer
Toepassingen van TPS54360DDAR
• 12-V, 24-V en 48-V voedingssystemen voor industrie, auto's en communicatie
Milieu- en exportclassificaties van TPS54360DDAR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
