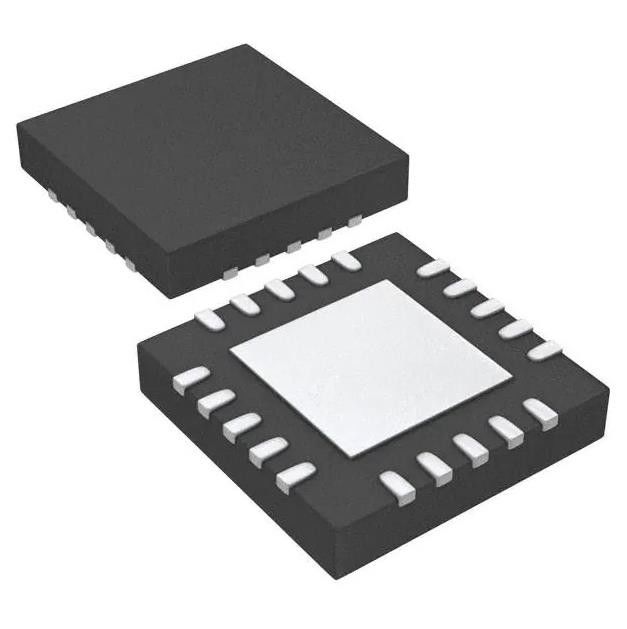

TPS7A8300RGWR IC Reg Lineaire Pos Adj 2a 20vqfn Lineaire spanningsregelaar
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS7A8300RGWR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Outputconfiguratie: | Positief | Outputtype: | Regelbaar/Programmeerbaar |
|---|---|---|---|
| Aantal Regelgevers: | 1 | Ingevoerd voltage - (Maximum): | 6.5V |
| Voltage - (Min/Vaste) Output: | 0.8V | Voltage - (Maximum) Output: | 0.2V @ 2A |
| Huidig - Output: | 2A | ||
Productomschrijving
TPS7A8300RGWR IC Reg Lineaire Pos Adj 2a 20vqfn Lineaire spanningsregelaar
Lineaire spanningsregelaar IC Positief Instelbaar/programmeerbaar 1 Uitgang 2A 20-VQFN (5x5)
Specificaties vanTPS7A8300RGWR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregelaars - lineair | |
| Mfr | Texas Instrumenten |
| Serie | - |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| product status | Actief |
| Uitgangsconfiguratie | Positief |
| Uitgangstype | Instelbaar/programmeerbaar |
| Aantal regelgevers | 1 |
| Spanning - ingang (max.) | 6,5 V |
| Spanning - Uitgang (Min/Vast) | 0.8V |
| Spanning - Uitgang (Max) | 5V |
| Spanningsuitval (Max) | 0,2V bij 2A |
| Huidige uitgang | 2A |
| Stroom - Rust (Iq) | 4mA |
| Stroom - Voeding (Max) | 5mA |
| PSRR | 40 dB (1 MHz) |
| Besturingsfuncties | Inschakelen, Power Good, Soft Start |
| Beveiligingsfuncties | Overstroom, oververhitting, onderspanningsblokkering (UVLO) |
| Bedrijfstemperatuur | -40°C ~ 125°C (TJ) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 20-VQFN blootliggende pad |
| Toestelpakket leverancier | 20-VQFN (5x5) |
| Basisproductnummer | TPS7A8300 |
Kenmerken vanTPS7A8300RGWR
•Ultralage uitval: maximaal 125 mV bij 2 A
•Uitgangsspanningsruis: 6 μVRM's
•Stroomvoorziening rimpel afwijzing:
- 40 dB bij 1 MHz Ingangsspanningsbereik:
- Zonder BIAS: 1,4 V tot 6,5 V
- Met BIAS: 1,1 V tot 6,5 V Twee uitgangsspanningsmodi:
- ANY-OUTTM-versie (door gebruiker programmeerbaar
Uitvoer via PCB-indeling):
- Geen externe weerstand vereist
- Uitgangsspanningsbereik: 0,8 V tot 3,95 V
- Verstelbare versie:
- Uitgangsspanningsbereik: 0,8 V tot 5,0 V
1,0% nauwkeurigheid over lijn, belasting en temperatuur
•Stabiel met een keramische condensator van 22 uF
•Programmeerbare Soft-Start-uitgang
•Power-Good (PG) uitvoer
•Beschikbare pakketten:
- 5 mm × 5 mm VQFN-20
- 3,5 mm × 3,5 mm VQFN-20
toepassingenvanTPS7A8300RGWR
•RF, ALS Componenten: VCO, ADC, DAC, LVDS
•Draadloze infrastructuur: SerDes, FPGA, DSPTM
•Testen en meten
•Instrumentatie, medisch en audio
Milieu- en exportclassificatiesonsvanTPS7A8300RGWR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
