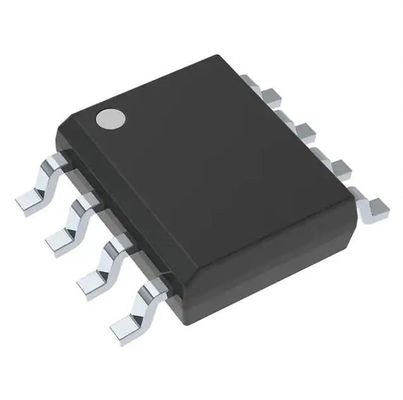

SN65MLVD200ADRG4 25 mV 1/1 Transceiver Halve LVDS, Multipoint 8-SOIC
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | SN65MLVD200ADRG4 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Artikelnummer: | SN65MLVD200ADRG4 | Aantal Bestuurders/Ontvangers: | 1/1 |
|---|---|---|---|
| Duplex: | Half | Ontvangershysterese: | 25 mV |
| Datasnelheid: | 100Mbps | Werkende temperatuur: | -40°C ~ 85°C |
| Voltage - Levering: | 3V ~ 3.6V | Protocol: | LVDS, Met meerdere balies |
Productomschrijving
SN65MLVD200ADRG4 25 mV 1/1 Transceiver Halve LVDS, Multipoint 8-SOIC
1/1 Transceiver Halve LVDS, Multipoint 8-SOIC
Kenmerken vanSN65MLVD200ADRG4
Laagspanningsverschil 30-Ω tot 55-Ω lijndrivers en ontvangers voor signaalsnelheden(1)tot 100 Mbps, klokfrequenties tot 50 MHz
Type-1-ontvangers bevatten 25 mV hysteresis (SN65MLVD200A, SN65MLVD202A)
Gecontroleerde overgangstijden van de uitgangsspanning van de driver voor een betere signaalkwaliteit
-1 V tot 3,4 V Common-Mode spanningsbereik maakt gegevensoverdracht mogelijk met 2 V grondruis
Buspennen Hoge impedantie indien uitgeschakeld of Vcc $ 1,5V
200 Mbps-apparaten beschikbaar (SN65MLVD201, SN65MLVD203, SN65MLVD206, SN65MLVD207)
Bus Pin ESD-beveiliging overschrijdt 8 kV
Beschikbare pakketten:- 8-pins SOIC
SN65MLVD202A, SN65MLVD205A
Specificaties vanSN65MLVD200ADRG4
|
Mfr
|
Texas Instrumenten
|
|
Serie
|
-
|
|
Product
|
SN65MLVD200ADRG4
|
|
Type
|
Zendontvanger
|
|
Protocol
|
LVDS, Multipoint
|
|
Aantal stuurprogramma's/ontvangers
|
1/1
|
|
Dubbelzijdig
|
Half
|
|
Ontvanger hysteresis
|
25mV
|
|
Datasnelheid
|
100Mbps
|
|
Spanning - voeding
|
3V ~ 3,6V
|
|
Bedrijfstemperatuur
|
-40°C ~ 85°C
|
|
Montage type
|
Opbouwmontage
|
|
Pakket / koffer
|
8-SOIC (0,154", 3,90 mm breed)
|
|
Toestelpakket leverancier
|
8-SOIC
|
|
Basisproductnummer
|
65MLVD200
|
bereik (−10 ̊
Milieu- en exportclassificaties
waarom avck-
| ATTRIBUUT | BESCHRIJVING |
|---|---|
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
Toepassingen vanSN65MLVD200ADRG4
· Alternatief voor TIA/EIA-485 met laag vermogen, hoge snelheid en korte reikwijdte
· Backplane of bekabelde multipoint data en klok
