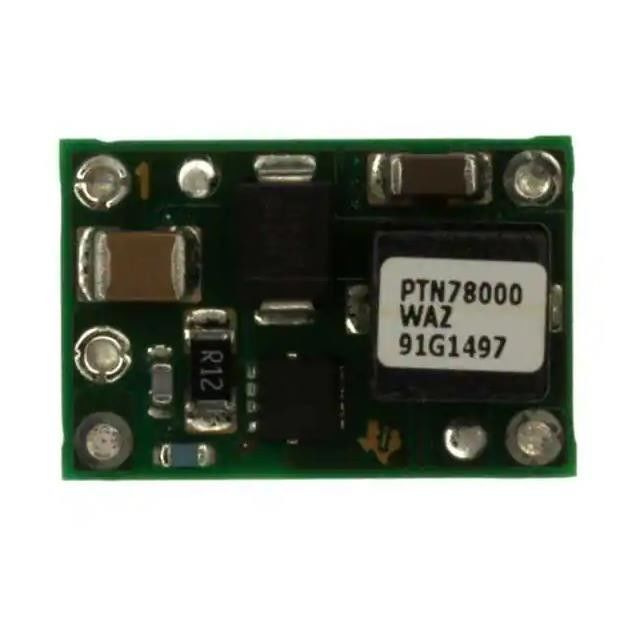

PTN78000WAZ geïntegreerde schakeling Chip Converter 1 2,5 ~ 12.6V 1.5A 7V - 36V
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | PTN78000WAZ |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Artikelnummer: | PTN78000WAZ | Aantal Output: | 1 |
|---|---|---|---|
| Ingevoerd voltage - (Min): | 7V | Ingevoerd voltage - (Maximum): | 36V |
| Voltage - Output: | 1 2,5 ~ 12.6V | Huidig - (Maximum) Output: | 1.5A |
| Werkende temperatuur: | -40°C ~ 85°C | Efficiency: | 91% |
Productomschrijving
PTN78000WAZ geïntegreerde schakeling Chip Converter 1 2,5 ~ 12.6V 1.5A 7V - 36V
Niet-geïsoleerde Convertor 1 Output 2,5 ~ 12.6V 1.5A 7V van PoL Module gelijkstroom gelijkstroom - 36V-Input
Eigenschappen van PTN78000WAZ
1,5-Outputstroom · Breed-inputvoltage
(7V aan 36 V-)/(15V aan 36 V)
Het breed-outputvoltage past (2.5V aan 12,6 V)/aan (11.85V aan 22V)
Hoog rendement (tot 95%)
On/Off verbied
Undervoltageuitsluiting
De Grens van de outputstroom
Overtemperaturesluiting
Werkende Temperatuur: - 40°C aan 85°C
De oppervlakte zet Beschikbaar Pakket op
Specificaties van PTN78000WAZ
|
Mfr
|
Texas Instruments
|
|
Reeks
|
PTN78000W
|
|
Product
|
PTN78000WAZ
|
|
Type
|
Niet-geïsoleerd PoL Module
|
|
Aantal Output
|
1
|
|
Ingevoerd voltage - (Min)
|
7V
|
|
Ingevoerd voltage - (Maximum)
|
36V
|
|
Voltage - Output 1
|
2.5 ~ 12.6V
|
|
Voltage - Output 2
|
-
|
|
Voltage - Output 3
|
-
|
|
Huidig - (Maximum) Output
|
1.5A
|
|
Toepassingen
|
(Commerciële) ITE
|
|
Eigenschappen
|
OCP, OTP, UVLO
|
|
Werkende Temperatuur
|
-40°C ~ 85°C
|
|
Efficiency
|
91%
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Pakket/Geval
|
5-SMD Module
|
|
Grootte/Afmeting
|
0,75“ L x 0,50“ W x 0,36“ H (19.1mm x 12.7mm x 9.1mm)
|
|
Het Aantal van het basisproduct
|
PTN78000
|
waaier (−10 ̊
Milieu & de Uitvoerclassificaties
wh avck-
| ATTRIBUTEN | BESCHRIJVING |
|---|---|
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Beïnvloed BEREIK |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
TOEPASSINGEN van PTN78000WAZ
Controles voor algemeen gebruik, Industriële,
HVAC-Systemen, Test en Meting, Medische Instrumentatie, AC/DC-Adaptersvoertuigen, Marine, en Luchtvaartelectronica
