ES1B-E3 61T Diode 100 V 1A Opbouwmontage DO-214AC (SMA) 920 mV bij 1 A
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | ES1B-E3 61T |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Deelnaam: | ES1B-E3 61T | Voltage - door:sturen ((Maximum) Vf) @ als: | 920 mV @ 1 A |
|---|---|---|---|
| IFSM: | 30 A | TRR: | 15 NS |
| TJ max.: | 150°C | pakket: | SMA (-214AC) |
Productomschrijving
ES1B-E3 61T Diode 100 V 1A Opbouwmontage DO-214AC (SMA) 920 mV bij 1 A
Zenerdiodes voor algemeen gebruik in een SOD123F kleine en platte kabel voor opbouwmontage
Apparaat (SMD) plastic verpakking
Kenmerken vanES1B-E3 61T
• Laagdrempelig pakket
• Ideaal voor automatische plaatsing
• Glas gepassiveerde pelletchipverbinding
• Ultrasnelle hersteltijden voor hoge efficiëntie
• Lage doorlaatspanning, lage vermogensverliezen
• Hoge voorwaartse piekcapaciteit
• Voldoet aan MSL-niveau 1, volgens J-STD-020,
LF maximale piek van 260 °C
• AEC-Q101 gekwalificeerd beschikbaar
- Automotive bestelcode: P/NHE3 of P/NHM3

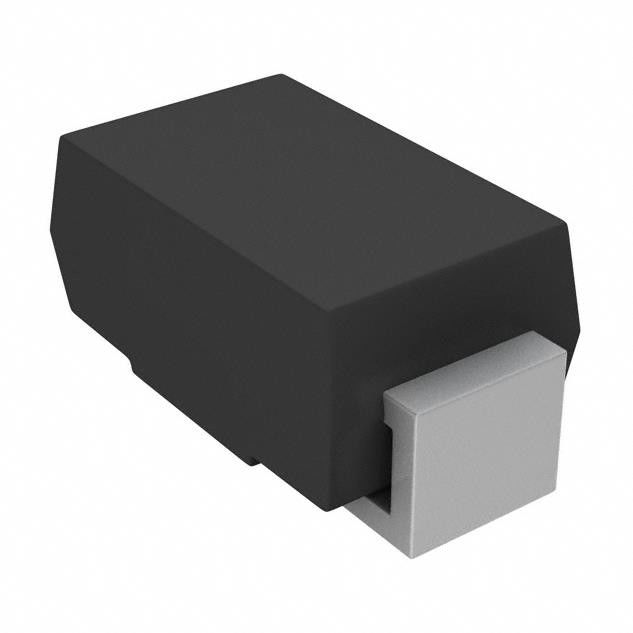

Behuizing: SMA (DO-214AC)
Vormmassa voldoet aan UL 94 V-0 ontvlambaarheidsclassificatie
Basis P/N-E3 - RoHS-conform, commerciële kwaliteit
Basis P/N-M3 - halogeenvrij, RoHS-conform, commercieel
cijfer
Basis P/NHE3_X - RoHS-conform en AEC-Q101 gekwalificeerd
Base P/NHM3_X - halogeenvrij, RoHS-conform, en
AEC-Q101 gekwalificeerd
("_X" staat voor revisiecode, bijv. A, B, .....)
Terminals: mat vertinde leads, soldeerbaar per
J-STD-002 en JESD 22-B102
Het achtervoegsel E3, M3, HE3 en HM3 voldoet aan JESD 201 klasse 2
snorhaar test
ProductkenmerkenvanES1B-E3 61T
|
product status
|
Actief
|
|
Technologie
|
Standaard
|
|
Spanning - DC omgekeerd (Vr) (max)
|
100 V
|
|
Stroom - Gemiddeld gelijkgericht (Io)
|
1A
|
|
Spanning - Doorsturen (Vf) (Max) @ If
|
920 mV bij 1 A
|
|
Snelheid
|
Snel herstel =< 500ns, > 200mA (Io)
|
|
Omgekeerde hersteltijd (trr)
|
25 ns
|
|
Stroom - omgekeerde lekkage @ Vr
|
5 µA bij 100 V
|
|
Capaciteit @ Vr, F
|
10pF bij 4V, 1MHz
|
|
Montage type
|
Opbouwmontage
|
|
Pakket / koffer
|
DO-214AC, SMA
|
|
Toestelpakket leverancier
|
DO-214AC (SMA)
|
|
Bedrijfstemperatuur - Junction
|
-55°C ~ 150°C
|
|
Basisproductnummer
|
ES1
|
| ATTRIBUUT | BESCHRIJVING |
|---|---|
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8541.10.0080 |
TYPISCHE TOEPASSINGEN van ES1B-E3 61T
Voor gebruik bij hoogfrequente rectificatie en freewheelen
toepassing in schakelende omvormers en omvormers voor
consument, computer, automotive en telecommunicatie.
