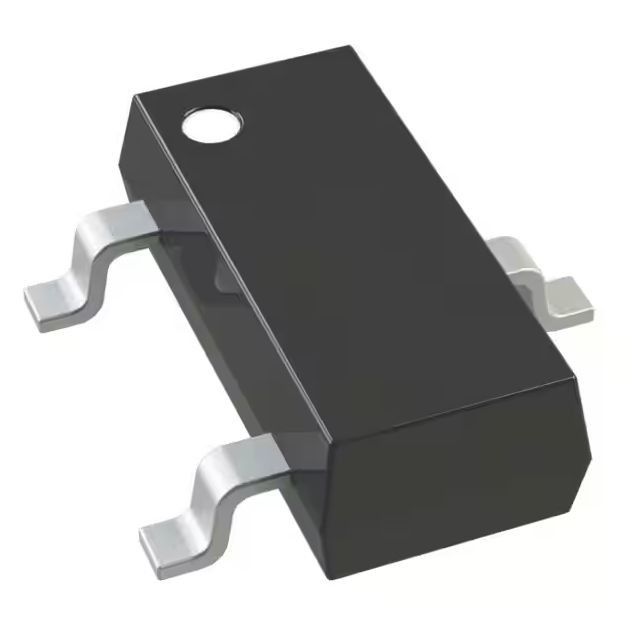

BAS70-7-F TVS-diode SMD-diode 70 V 70mA Opbouwmontage SOT-23-3
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | Bas70-7-F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Voltage - gelijkstroom-Omgekeerde ((Maximum) Vr): | 70 V | Huidig - Gerectificeerd Gemiddelde (Io): | 70mA |
|---|---|---|---|
| Voltage - door:sturen ((Maximum) Vf) @ als: | 1 V @ 15 mA | Pakket/Geval: | AAN-236-3, SC-59, DRONKAARD-23-3 |
| Het Pakket van het leveranciersapparaat: | Dronkaard-23-3 | Werkende Temperatuur - Verbinding: | -55°C ~ 125°C |
Productomschrijving
BAS70 215 Diode 70 V 70mA Opbouwmontage TO-236AB 70V 70mA TO-236AB
Kenmerken vanBAS70-7-F
Lage inschakelspanning
Snel schakelen
PN Junction Guard Ring voor tijdelijke en ESD-bescherming
Volledig loodvrij en volledig RoHS-conform (Opmerkingen 1 & 2)
Halogeen- en antimoonvrij."Groen" apparaat (Opmerking 3
ProductkenmerkenvanBAS70-7-F
|
Technologie
|
schottky
|
|
Spanning - DC omgekeerd (Vr) (max)
|
70 V
|
|
Stroom - Gemiddeld gelijkgericht (Io)
|
70mA
|
|
Spanning - Doorsturen (Vf) (Max) @ If
|
1 V bij 15 mA
|
|
Snelheid
|
Klein signaal =< 200mA (Io), elke snelheid
|
|
Omgekeerde hersteltijd (trr)
|
5 ns
|
|
Stroom - omgekeerde lekkage @ Vr
|
100 nA bij 50 V
|
|
Capaciteit @ Vr, F
|
2pF @ 0V, 1MHz
|
|
Montage type
|
Opbouwmontage
|
|
Pakket / koffer
|
TO-236-3, SC-59, SOT-23-3
|
|
Toestelpakket leverancier
|
SOT-23-3
|
|
Bedrijfstemperatuur - Junction
|
-55°C ~ 125°C
|
|
Basisproductnummer
|
BAS70
|
Milieu- en exportclassificaties vanBAS70-7-F
| ATTRIBUUT | BESCHRIJVING |
|---|---|
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8541.10.0070 |
Mechanische gegevens BAS70-7-F
Casus: SOT23
Materiaal behuizing: gegoten kunststof.UL-classificatie van ontvlambaarheid
Beoordeling 94V-0
Vochtgevoeligheid: niveau 1 volgens J-STD-020
Terminals: soldeerbaar volgens MIL-STD-202, methode 208
Loodvrij plateren (matte tinafwerking gegloeid over legering 42
Leadframe)
Polariteit: Zie onderstaande diagrammen
Gewicht: 0,008 gram (bij benadering)
