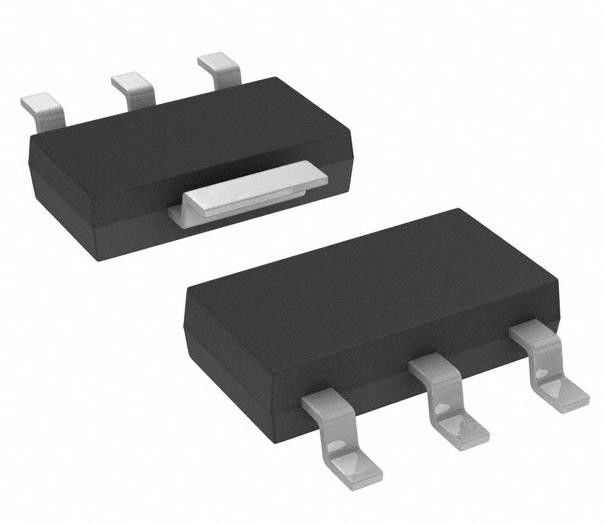

TDA3663/N1,135 Lineaire spanningsregelaar IC Positieve vaste 1 Uitgang 100mA SC-73
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TDA3663/N1,135 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Configuratie van de output: | Positief | Uitvoertype: | Vastgesteld |
|---|---|---|---|
| Aantal toezichthouders: | 1 | Spanning - Invoer (max): | 45 V |
| Spanning - Uitgang (min/vast): | 3.3V | Spanningsverlies (max): | 0.3V @ 50mA |
| Stroom - Uitgang: | 100 mA | Stroom - stilstand (Iq): | 30 µA |
Productomschrijving
TCLT1002 Optoisolator Transistor Uitgang 5000Vrms 1 Kanaal 4-SOP
Specificaties van TDA3663/N1,135
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - lineair | |
| Mfr | N-X-P USA Inc. |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Configuratie van de output | Positief |
| Uitvoertype | Vastgesteld |
| Aantal toezichthouders | 1 |
| Spanning - Invoer (max) | 45 V |
| Spanning - Uitgang (min/vast) | 3.3V |
| Spanning - Uitgang (max) | - |
| Spanningsverlies (max) | 0.3V @ 50mA |
| Stroom - Uitgang | 100 mA |
| Stroom - stilstand (Iq) | 30 μA |
| Stroom - Voeding (max) | 2.5 mA |
| PSRR | 60 dB (120 Hz) |
| Beheersfuncties | - |
| Beschermingsfuncties | Over temperatuur, omgekeerde polariteit, kortsluiting, transiënt spanning |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | TO-261-4, TO-261AA |
| Verpakking van de leverancier | SC-73 |
| Basisproductnummer | TDA366 |
Kenmerken van TDA3663/N1,135
■ Vaste 3,3 V, 100 mA regelaar
■ Spanningsbereik tot 45 V
■ Zeer lage stilstandstroom van 15 μA (typische waarde)
■ Zeer lage uitvalspanning
■ Hoge afstoting door golven
■ Bescherming:
◆ Omgekeerde polariteitsbeveiliging (tot -25 V zonder hoge omgekeerde stroom)
◆ Negatieve transiënt van 50 V (RS = 10 Ω, t < 100 ms)
◆ Kan bestand zijn tegen spanningen tot 18 V bij de uitgang (voedingsleiding kan kortsluiting hebben)
◆ ESD-bescherming op alle pinnen
◆ gelijkstroomkortsluiting veilig voor de grond en VP van de reguleringsuitgang
◆ Temperatuurbescherming (bij Tj > 150 °C)
Toepassingen van TDA3663/N1,135
De TDA3663 is een vaste spanningsregelaar van 3,3 V met een zeer lage uitvalspanning en rustende stroom, die over een breed toevoerspanningsbereik werkt.
Milieuclassificaties en exportclassificaties vanTDA3663/N1,135
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
