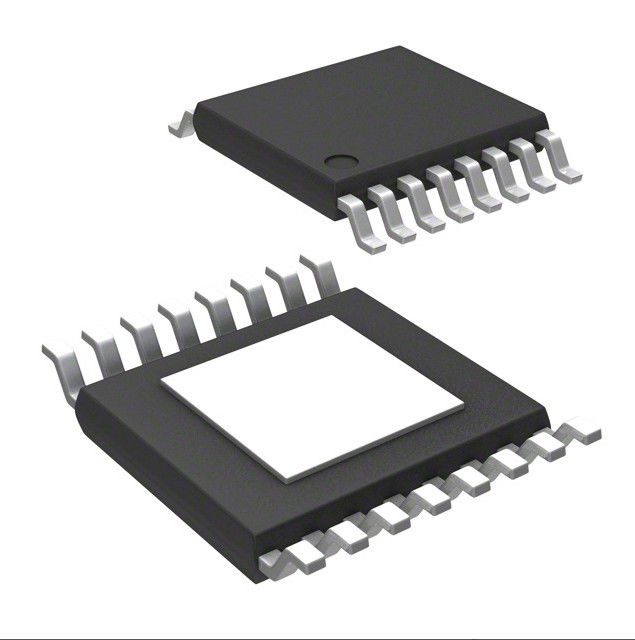

LM43602PWPR stap - onderaan Regelgever IC 1V 1 Output 2A 16-PowerTSSOP
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | LM43602PWPR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Functie: | Stap - neer | Outputtype: | regelbaar |
|---|---|---|---|
| Werkende temperatuur: | -40°C ~ 125°C | Ingevoerd voltage - (Min): | 3.5v |
| Ingevoerd voltage - (Maximum): | 36V | Voltage - (Maximum) Output: | 28V |
| Frequentie - Omschakeling: | 200kHz ~ 2.2MHz | ||
| Hoog licht: | de Stap van 1V 2A - onderaan Regelgever IC,IC 16-PowerTSSOP,LM43602PWPR stap - onderaan Regelgever IC |
||
Productomschrijving
LM43602PWPR regelgever IC Positieve Regelbare 1V 1 Output 2A 16-PowerTSSOP
Eigenschappen van LM43602PWPR
27-µA rustige Stroom in Verordening
• Hoog rendement bij Lichte Lading (DCM en PFM)
• Voldoet aan de normen van EN55022/CISPR 22 EMI
• Geïntegreerde Synchrone Rectificatie
• Regelbaar Frequentiegebied: kHz 200 aan 2,2 Mhz
(500 kHzgebrek)
• Frequentiesynchronisatie aan Externe Klok
• Interne Compensatie
• Stal met bijna Om het even welke Combinatie van Ceramisch,
Polymeer, Tantalium, en Aluminiumcondensatoren
• Macht-goede Vlag
• Zachte start in een pre-Pre-Biased Lading
• Interne Zachte start: 4.1 Mej.
• Verlengbare Zachte starttijd door Externe Condensator
• Outputvoltage het Volgen Vermogen
• De precisie laat aan Programmasysteem UVLO toe
• De Bescherming van de outputkortsluiting met Hikwijze
• Bescherming van de Overtemperature de Thermische Sluiting
• Creeer een Douaneontwerp Gebruikend LM43602 met de WEBENCH® Machtsontwerper.
Productkenmerken van LM43602PWPR
|
TYPE
|
BESCHRIJVING
|
|---|---|
|
Mfr
|
Ti
|
|
Reeks
|
EENVOUDIGE SWITCHER®
|
|
Productstatus
|
Actief
|
|
Functie
|
Stap - neer
|
|
Outputconfiguratie
|
Positief
|
|
Topologie
|
Bok
|
|
Outputtype
|
Regelbaar
|
|
Aantal Output
|
1
|
|
Ingevoerd voltage - (Min)
|
3.5V
|
|
Ingevoerd voltage - (Maximum)
|
36V
|
|
Voltage - (Min/Vaste) Output
|
1V
|
|
Voltage - (Maximum) Output
|
28V
|
|
Huidig - Output
|
2A
|
|
Frequentie - Omschakeling
|
200kHz ~ 2.2MHz
|
|
Synchrone Gelijkrichter
|
Ja
|
|
Werkende Temperatuur
|
-40°C ~ 125°C (TJ)
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Pakket/Geval
|
16-PowerTSSOP (0,173“, 4.40mm Breedte)
|
|
Het Pakket van het leveranciersapparaat
|
16-HTSSOP
|
|
Het Aantal van het basisproduct
|
LM43602
|
Toepassingen van LM43602PWPR
• Industriële Voedingen
• Telecommunicatiesystemen
• Band sub-AM Automobiel
• Algemeen Doel Breed VIN Regulation
• Hoog rendement punt-van-Lading Verordening
Beschrijving van LM43602PWPR
De LM43602-regelgever is een gemakkelijk te gebruiken synchrone step-down convertor gelijkstroom-gelijkstroom geschikt om tot 2 A van ladingsstroom van een inputvoltage te drijven die zich van 3,5 V aan 36 V uitstrekken (absoluut maximum 42-v).
LM43602 verstrekt uitzonderlijke efficiency, outputnauwkeurigheid, en opgevenvoltage in een zeer kleine oplossingsgrootte.
Een uitgebreide familie is beschikbaar in 0,5-a, 1-a, en een 3-ladings huidige opties in speld-aan-speld compatibele pakketten.
De piek huidig-wijzecontrole is aangewend om de eenvoudige compensatie van de controlelijn en cycleby-cyclus het huidige beperken te bereiken.
De facultatieve eigenschappen zoals programmeerbare omschakelingsfrequentie, synchronisatie, macht-goede vlag, precisie laten, interne zachte start, verlengbare zachte start toe, en volgend verstrek een flexibel en gemakkelijk te gebruiken platform voor een brede waaier van toepassingen.
De onderbroken geleiding en de automatische frequentiemodulatie bij lichte ladingen verbeteren licht-ladingsefficiency.
De familie vereist weinig externe componenten en de eindregeling staat eenvoudige, optimale PCB-lay-out toe. De beschermingseigenschappen omvatten
thermische sluiting, VCC undervoltageuitsluiting, cycleby-cyclus huidige grens, en de bescherming van de outputkortsluiting.
Het LM43602-apparaat is beschikbaar in 16 - leid HTSSOP-pakket (5,1 mm × 6,6 mm × 1,2 mm) en 16 speldvson pakket met bevochtigbare flanken.
