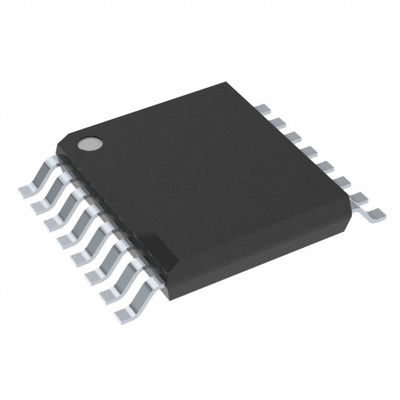

2500Vrms dubbel - kanaal Digitale Isolatoren 4Mbps ISO1212DBQR 16-SSOP
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | ISO1212DBQR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Voltage - Isolatie: | 2500Vrms | Voltage - Levering: | 2.25V ~ 5.5V |
|---|---|---|---|
| Werkende temperatuur: | -40°C ~ 125°C | Opzettend Type: | De oppervlakte zet op |
| Pakket/Geval: | 16-SSOP (0,154“, 3.90mm Breedte) | Het Pakket van het leveranciersapparaat: | 16-SSOP |
| Hoog licht: | 2500Vrms dubbel - kanaal Digitale Isolatoren,4Mbps dubbel - kanaal Digitale Isolatoren,4Mbps ISO1212DBQR |
||
Productomschrijving
ISO1212DBQR digitale Isolatoren 2500Vrms 2 Kanaal 4Mbps 25kV/µs CMTI 16-SSOP
Eigenschappen van ISO1212DBQR
1• Volgzaam aan CEI 61131-2; Type 1, 2, 3
de kenmerken voor 24-v isoleerden digitale input
• Steunen 9-v aan de digitale input van 300-v gelijkstroom en AC
ontwerpen die externe weerstanden gebruiken
• Nauwkeurige Huidige Grens voor Low-Power Dissipatie:
– 2,2 mA aan 2,47 mA voor Type 3
– Regelbare tot 6,5 mA
• Elimineert de behoefte aan gebied-zijvoeding
• Hoge input-voltage waaier met omgekeerde polariteit
bescherming: ±60 V
• Draad-onderbreking opsporing (verwijs naar tida-01509)
• Configureerbaar als sourcing of het dalen input
• Hoge datasnelheden: tot 4 Mbps
• Laat speld toe om outputsignalen simultaan over te seinen
• Hoge voorbijgaande immuniteit: ±70-kV/µs CMTI
• Brede leveringswaaier (VCC1): 2.25 V aan 5,5 V
• Omgevingstemperatuurwaaier: – 40°C aan +125°C
• Compacte pakketopties:
– ISO1211 met één kanaal, soic-8
– Dual-channel ISO1212, ssop-16
• Certificatie in verband met de veiligheid:
– Basisisolatie per DIN VDE V 0884-11
– De erkenning van UL 1577, isolatie 2500-VRMS
– CEI 60950-1, CEI 62368-1, CEI 61010-1 EN
De certificatie van GB 4943.1-2011
|
TYPE
|
BESCHRIJVING
|
|---|---|
|
Categorie
|
Isolatoren
Digitale Isolatoren
|
|
Reeks
|
ISO121x
|
|
Productstatus
|
Actief
|
|
Technologie
|
Capacitieve Koppeling
|
|
Type
|
Algemeen Doel
|
|
Geïsoleerde Macht
|
Nr
|
|
Aantal Kanalen
|
2
|
|
Input - Zij1/side 2
|
0/2
|
|
Kanaaltype
|
Eenrichtings
|
|
Voltage - Isolatie
|
2500Vrms
|
|
Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min)
|
25kV/µs
|
|
Datasnelheid
|
4Mbps
|
|
TpLH van de propagatievertraging/tpHL (Maximum)
|
140ns, 15ns
|
|
(De Maximum) Vervorming van de impulsbreedte
|
-
|
|
Stijgings/Daling Tijd (Type)
|
3ns, 3ns
|
|
Voltage - Levering
|
2.25V ~ 5.5V
|
|
Werkende Temperatuur
|
-40°C ~ 125°C
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Pakket/Geval
|
16-SSOP (0,154“, 3.90mm Breedte)
|
|
Het Pakket van het leveranciersapparaat
|
16-SSOP
|
|
Het Aantal van het basisproduct
|
ISO1212
|
| ATTRIBUTEN | BESCHRIJVING |
|---|---|
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 2 (1 Jaar) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
