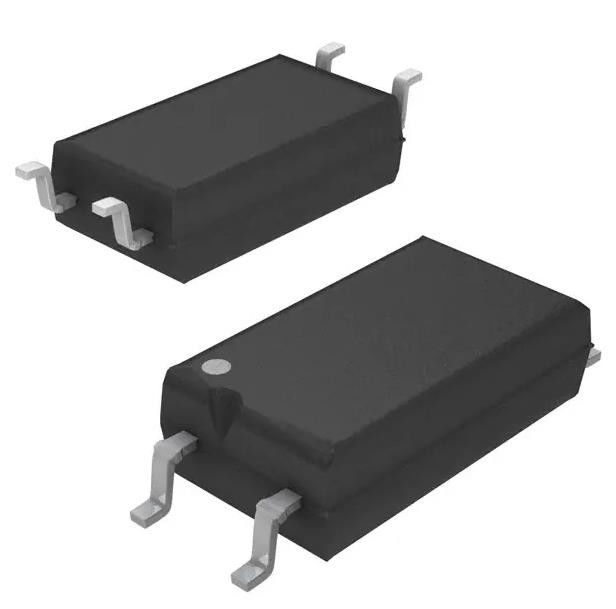

TCLT1002 Optoisolator Transistor Uitgang 5000Vrms 1 Kanaal 4-SOP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TCLT1002 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal kanalen: | 1 | Voltage - Isolatie: | 5000Vrms |
|---|---|---|---|
| Huidige Overdrachtverhouding (Min): | 63% @ 10mA | Huidige (Maximum) Overdrachtverhouding: | 125% @ 10mA |
| Inschakelen/Draai van Tijd (Type): | 6µs, 5µs | Tijdstip van stijging / daling (type): | 3 μs, 4,7 μs |
| Uitvoertype: | Transistor | Spanning - Uitgang (max): | 70V |
Productomschrijving
TCLT1002 Optoisolator Transistor Uitgang 5000Vrms 1 Kanaal 4-SOP
Specificaties van TCLT1002
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| optische isolatoren | |
| Transistors, fotovoltaïsche optische isolatoren | |
| Mfr | Vishay Semiconductor Opto divisie |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Aantal kanalen | 1 |
| Spanning - Isolatie | 5000 Vrms |
| Stroomoverdracht (min) | 63% @ 10mA |
| Stroomoverdracht (maximaal) | 125% @ 10mA |
| Aan / uit tijd (type) | 6 μs, 5 μs |
| Tijdstip van stijging / daling (type) | 3 μs, 4,7 μs |
| Invoertype | D.C. |
| Uitvoertype | Transistor |
| Spanning - Uitgang (max) | 70 V |
| Stroom - Uitgang / Kanaal | 50 mA |
| Spanning - naar voren (Vf) (type) | 1.25V |
| Stroom - gelijkstroom naar voren (als) (max) | 60 mA |
| Vce verzadiging (max) | 300 mV |
| Werktemperatuur | -55 °C ~ 100 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 4-SMD, Gull Wing |
| Verpakking van de leverancier | 4-SOP |
| Basisproductnummer | TCLT1002 |
Kenmerken van TCLT1002
• SMD laagprofiel 4 loodpakket
• VIORM = 1050 V
• Flexibiliteit van de CTR (zie bestelgegevens)
• Speciale constructie
• Extra lage koppelcapaciteit
• Gelijkstroominvoer met transistoruitgang
• Krullingsafstand > 8 mm
Toepassingen van TCLT1002
• Schakelmodus stroomvoorzieningen
• Interface van de computer
• Microprocessorsysteeminterface
Milieuclassificaties en exportclassificaties vanTCLT1002
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
