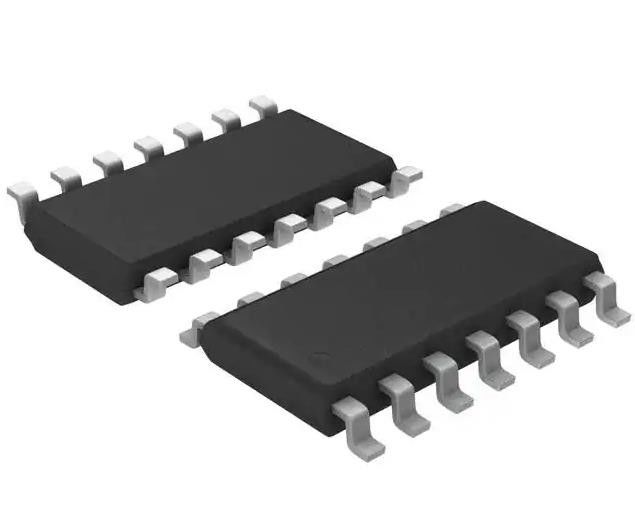

TC74HC02AF NOR Gate Integrated Circuit Chip Chiaps 4 Kanaal 14-SOP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TC74HC02AF |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Niet voor nieuwe ontwerpen | Logische type: | NOCH Poort |
|---|---|---|---|
| Aantal circuits: | 4 | Aantal ingangen: | 2 |
| Spanning - Voeding: | 2V ~ 6V | Stroom - stilstand (maximaal): | 1 µA |
| Stroom - Uitgang hoog, laag: | 5.2mA, 5.2mA | Het Lage Niveau van de inputlogica -: | 0,5V ~ 1,8V |
Productomschrijving
TC74HC02AF NOR Poort Integrated Circuit Chip Chiaps 4 Channel 14-SOP
Specificaties van TC74HC02AF
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Logisch. | |
| Poorten en omvormers | |
| Mfr | Toshiba halfgeleiders en opslag |
| Reeks | 74HC |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Niet voor nieuwe ontwerpen |
| Logische type | NOR-poort |
| Aantal circuits | 4 |
| Aantal ingangen | 2 |
| Kenmerken | - |
| Spanning - Voeding | 2V ~ 6V |
| Stroom - stilstand (max) | 1 μA |
| Stroom - Uitgang hoog, laag | 5.2mA, 5.2mA |
| Input Logic Level - laag | 0.5V ~ 1.8V |
| Invoerlogisch niveau - hoog | 1.5V ~ 4.2V |
| Maximale verspreidingsvertraging @ V, maximale CL | 13ns @ 6V, 50pF |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 14-SOP |
| Pakket / doos | 14-SOIC (0,209", 5,30 mm breedte) |
| Basisproductnummer | 74HC02 |
Kenmerken van TC74HC02AF
• Hoog toerental: tpd = 6 ns (typisch) bij VCC = 5 V
• Lage vermogensafvoer: ICC = 1 μA (max) bij Ta = 25°C
• Hoge geluidsdichtheid: VNIH = VNIL = 28% VCC (min)
• Vermogen tot uitslag: 10 LSTTL-belastingen
• Symmetrische uitgangsimpedantie:
• Evenwichtige verspreidingsvertragingen: tpLH ∼− tpHL
• Breed werkspanningsbereik: VCC (op) = 2 tot 6 V
• Pin en functie compatibel met 74LS02
Beschrijvingen van TC74HC02AF
De TC74HC02A is een high-speed CMOS 2-INPUT NOR GATE vervaardigd met silicon gate C2MOS-technologie.
Milieuclassificaties en exportclassificaties vanTC74HC02AF
| AANZET | Beschrijving |
| RoHS-status | RoHS-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
