LED1642GWQTR LED-driver IC 16 Uitgang lineair verschuivingsregister PWM dimming
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LED1642GWQTR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Interne Schakelaar: | - Ja, dat klopt. | Aantal output: | 16 |
|---|---|---|---|
| Spanning - voeding (min): | 3V | Voltage - (Maximum) Levering: | 5.5V |
| Voltage - Output: | 19V | Huidig - Output/Kanaal: | 40 mA |
| Frequentie: | 30MHz | Dimming: | PWM |
| Toepassingen: | Bewegwijzering | Werktemperatuur: | -40 °C ~ 85 °C (TA) |
Productomschrijving
LED1642GWQTR LED-driver IC 16 Uitgang lineair verschuivingsregister PWM dimming
Specificaties van LED1642GWQTR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| LED-drivers | |
| Mfr | STMicro-elektronica |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type | Lineair |
| Topologie | Schakelregister |
| Interne schakelaars | - Ja, dat klopt. |
| Aantal output | 16 |
| Spanning - Voeding (min) | 3V |
| Spanning - Voeding (max) | 5.5V |
| Spanning - Uitgang | 19V |
| Stroom - Uitgang / Kanaal | 40 mA |
| Frequentie | 30 MHz |
| Dimming | PWM |
| Toepassingen | Signaal |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |

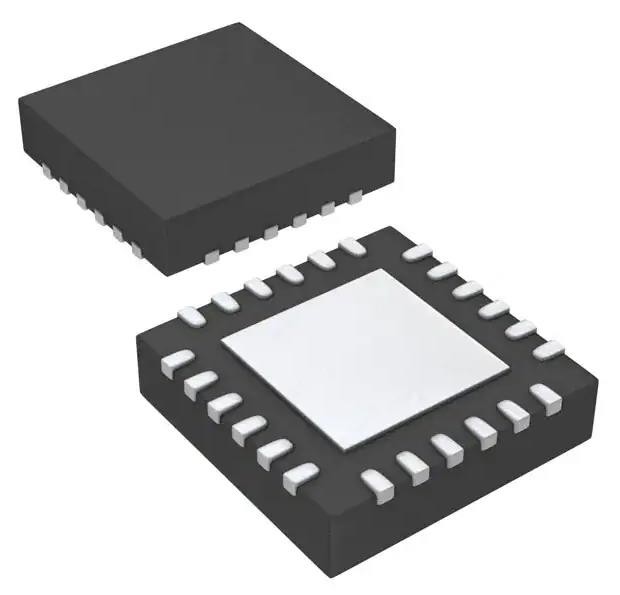

| Pakket / doos | 24-VFQFN Blootgestelde pad |
| Verpakking van de leverancier | 24-QFN |
| Basisproductnummer | LED1642 |
Kenmerken van LED1642GWQTR
• 16 uitgangskanalen met constante stroom
• Uitgangsstroom: van 3 mA tot 40 mA
• Programmeerbare stroom via een externe weerstand
• 7-bits globale stroomvergroting in twee bereikken
• 12/16-bits PWM grayscale helderheidscontrole
• Programmeerbare uitslag-aan/uit-tijd
• Foutdetectiemodus (zowel open als kortsluiting)
• Programmeerbare drempelwaarden voor het detecteren van LED's met een kortsluiting
• Automatische energiebesparing/automatische ontwaking
• Selecteerbare SDO-synchronisatie op de CLK-valrand
• Graduele uitgangsvertraging (keuzebaar)
• Voerspanning: 3 V tot 5,5 V
• Warmteafsluiting en overtemperatuurwaarschuwing
• 30 MHz 4-draad interface
• 20 V stroomgenerator met nominale spanning
Toepassingen van LED1642GWQTR
• Grote kleuren- en monochrome displays
• LED-borden
Milieuclassificaties en exportclassificaties vanLED1642GWQTR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
