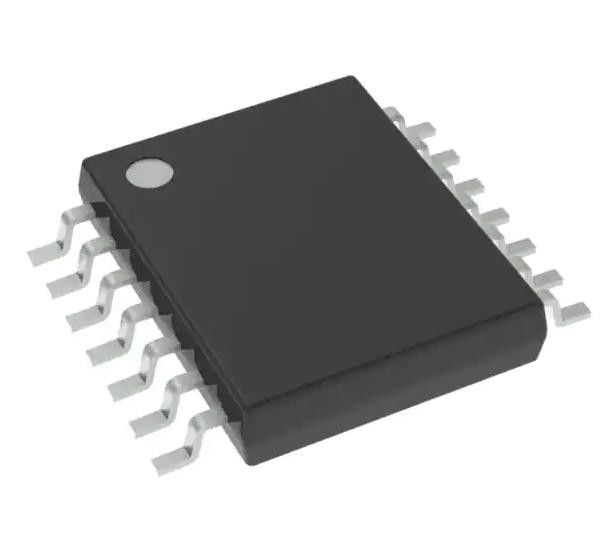

DAC7568IAPWR 12 bit digitale naar analoge converter 8 14-TSSOP
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DAC7568IAPWR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal Beetjes: | 12 | Aantal D/A-Convertors: | 8 |
|---|---|---|---|
| Regelende Tijd: | 10 μs | Uitvoertype: | Als buffer opgetreden voor voltage - |
| Differentiële Output: | - Nee, niet echt. | Gegevensinterface: | I2C |
| Verwijzingstype: | Externe, interne | Voltage - Levering, Analogon: | 2.7V ~ 5.5V |
| Voltage - Digitale Levering,: | 2.7V ~ 5.5V | INL/DNL (LSB): | ±0.3, ±0.05 |
Productomschrijving
DAC7568IAPWR 12 bit digitale naar analoge converter 8 14-TSSOP
Specificaties van DAC7568IAPWR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Gegevensverwerving | |
| Digitale-analoogconverters (DAC) | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Aantal bits | 12 |
| Aantal D/A-omvormers | 8 |
| Tijd van afwikkeling | 10 μs |
| Uitvoertype | Spanning - Buffered |
| Differentiële output | - Nee, niet echt. |
| Gegevensinterface | SPI, DSP |
| Referentietype | Externe, interne |
| Spanning - Voeding, analoog | 2.7V ~ 5.5V |
| Spanning - Voeding, digitaal | 2.7V ~ 5.5V |
| INL/DNL (LSB) | ±0.3, ±0.05 |
| Architectuur | String DAC |
| Werktemperatuur | -40 °C ~ 125 °C |
| Pakket / doos | 14-TSSOP (0,173", 4,40 mm breedte) |
| Verpakking van de leverancier | 14-TSSOP |
| Montage-type | Oppervlakte |
| Basisproductnummer | DAC7568 |
Kenmerken van DAC7568IAPWR
• Relatieve nauwkeurigheid:
¢ DAC7568 (12-bit): 0,3 LSB INL
¢ DAC8168 (14-bit): 1 LSB INL
¢ DAC8568 (16-Bit): 4 LSB INL
• Glitch Energy: 0,1 nV-s
• Interne referentie:
️ Referentiespanning 2,5 V (standaard uitgeschakeld)
¥ 0,004% Aanvankelijke nauwkeurigheid (type)
2 ppm/°C Temperatuurverschuiving (typisch)
¥ 5 ppm/°C Temperatuurverschuiving (max)
¢ 20mA Sink/Source Capaciteit
• Aansturing opnieuw instellen op nul of middelschaal
• Ultralaag vermogen: 1,25 mA bij 5 V inclusief interne referentiestroom
• Breed bereik van stroomvoorziening: +2,7 V tot +5,5 V
• Monotonisch over het gehele temperatuurbereik
• Low-Power Serial Interface met Schmitt-Triggered Inputs: tot 50MHz
• On-chip Bufferversterker met Rail-to-Rail werking
• Temperatuurbereik: ¥40°C tot +125°C
Toepassingen van DAC7568IAPWR
• Draagbare instrumenten
• Servo-controle/procescontrole in gesloten lus
• Systemen voor het verkrijgen van gegevens
• Programmabel afstemmen, digitaal vergroten en verrekenen
• Programmeerbare spannings- en stroombronnen
Milieuclassificaties en exportclassificaties vanDAC7568IAPWR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
