ADS1255IDBR 24 bit analoog naar digitaal converter 1, 2 Input 1 Sigma-Delta 20-SSOP
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | ADS1255IDBR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal Beetjes: | 24 | Monsternamingspercentage (per seconde): | 30K |
|---|---|---|---|
| Aantal ingangen: | 1, 2 | Invoertype: | Het verschil, kiest Gebeëindigd uit |
| Gegevensinterface: | SPI | Configuratie: | Mux-pga-ADC |
| Aantal A/D-Convertors: | 1 | Architectuur: | Sigma-delta |
| Voltage - Levering, Analogon: | 5V | Voltage - Digitale Levering,: | 1.8V ~ 3.6V |
Productomschrijving
ADS1255IDBR 24 bit analoog naar digitaal converter 1, 2 Input 1 Sigma-Delta 20-SSOP
Specificaties van ADS1255IDBR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Gegevensverwerving | |
| Analoog naar digitaal omzetters (ADC) | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Aantal bits | 24 |
| Monsternamingspercentage (per seconde) | 30k. |
| Aantal ingangen | 1, 2 |
| Invoertype | Differentieel, eenzijdig |
| Gegevensinterface | SPI |
| Configuratie | MUX-PGA-ADC |
| Verhouding - S/H:ADC | - |
| Aantal A/D-omvormers | 1 |
| Architectuur | Sigma-Delta |
| Referentietype | Externe |
| Spanning - Voeding, analoog | 5V |
| Spanning - Voeding, digitaal | 1.8V ~ 3.6V |
| Kenmerken | PGA |
| Werktemperatuur | -40 °C ~ 85 °C |

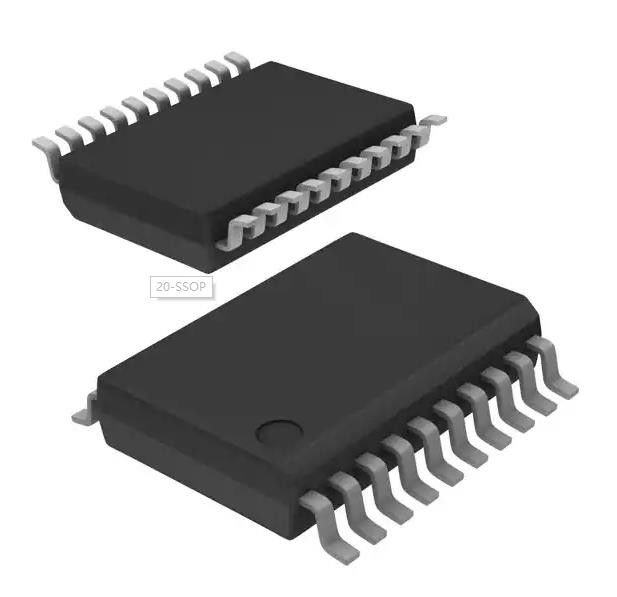

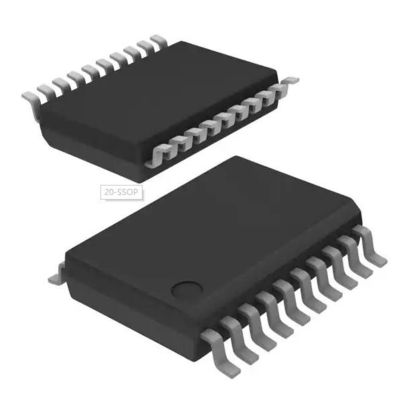

| Pakket / doos | 20-SSOP (0,209", 5,30 mm breedte) |
| Verpakking van de leverancier | 20-SSOP |
| Montage-type | Oppervlakte |
| Basisproductnummer | ADS1255 |
Kenmerken van ADS1255IDBR
* 24 bits, geen ontbrekende codes
- Alle gegevenssnelheden en PGA-instellingen
* Resolutie tot 23 bits zonder geluid
* ±0,0010% Niet-lineariteit (max)
* Gegevensuitvoer tot 30 kSPS
* Fast Channel Cycling
- 18,6 bits Ruisvrij (21,3 effectieve bits) bij 1,45 kHz
* Eenmalige omrekeningen met eenmalige afwikkeling
* Flexible Input Multiplexer met Sensor Detect
- Vier differentiële ingangen (alleen ADS1256)
- Acht eenzijdige ingangen (alleen ADS1256)
* Inputbuffer met chopper-stabilisatie
* Low-Noise PGA: 27nV Input-Referred Noise
* Zelf- en systeemkalibratie voor alle PGA-instellingen
* 5V tolerante SPITM-compatibele seriële interface
* Analoog voeding: 5V
* Digitale voeding: 1,8 V tot 3,6 V
* Krachtverlies
− Zo laag als 38 mW in normale modus
− 0,4 mW in standby-stand
Toepassingen van ADS1255IDBR
Wetenschappelijke instrumentatie
Beheersing van industriële processen
Medische apparatuur
Test en meting
Weeg op de weegschaal
Milieuclassificaties en exportclassificaties vanADS1255IDBR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
