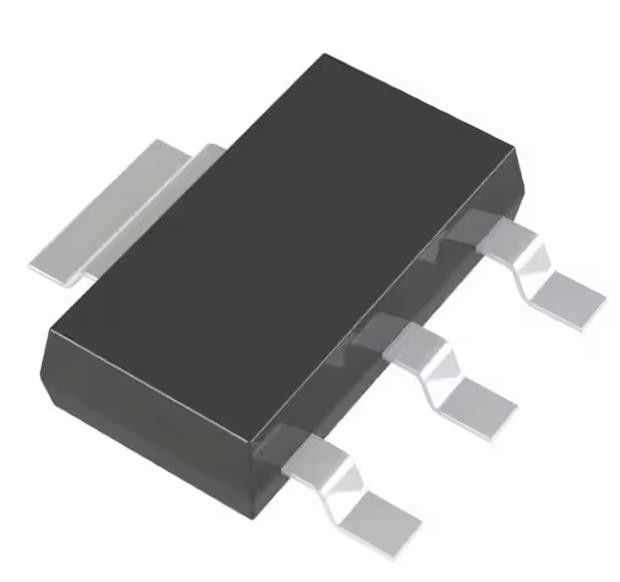

FZT851TA Bipolaire (BJT) transistor NPN 60 V 6 A 130MHz 3 W Oppervlakte Mount SOT-223-3
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | FZT851TA |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Type transistor: | NPN | Huidig - Collector ((Maximum) Ic): | 0.25 |
|---|---|---|---|
| Voltage - (de Maximum) Analyse van de Collectorzender: | 60 V | (Maximum) Vceverzadiging @ Ib, Ic: | 375mV @ 300mA, 6A |
| Huidig - (Maximum) Collectorscheiding: | 50nA (ICBO) | De Huidige Aanwinst van gelijkstroom (hFE) (Min) @ Ic, Vce: | 100 @ 2A, 1V |
| Vermogen - Max.: | 3 W | Frequentie - Overgang: | 130MHz |
Productomschrijving
FZT851TA Bipolaire (BJT) transistor NPN 60 V 6 A 130MHz 3 W Oppervlakte Mount SOT-223-3
Specificaties van FZT851TA
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| Bipolair (BJT) | |
| enkelvoudige bipolaire transistors | |
| Mfr | Dioden geïntegreerd |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type transistor | NPN |
| Stroom - collector (Ic) (max) | 0.25 |
| Spanning - Verdeling van de collectoremitter (max) | 60 V |
| Vce verzadiging (max) @ Ib, Ic | 375mV @ 300mA, 6A |
| Stroom - collectievergrens (maximaal) | 50nA (ICBO) |
| Gelijkstroomwinst (hFE) (min) @ Ic, Vce | 100 @ 2A, 1V |
| Vermogen - Max. | 3 W |
| Frequentie - Overgang | 130 MHz |
| Werktemperatuur | -55 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | TO-261-4, TO-261AA |
| Verpakking van de leverancier | SOT-223-3 |
| Basisproductnummer | FZT851 |
Kenmerken van FZT851TA
• BVCEO > 60V
• IC = 6A Hoge continue collectie-stroom
• ICM = 20A Piekpulsstroom
• Laag verzadigingsspanning VCE (sat) < 100mV @ 1A
• RCE (sat) = 44mΩ voor een lage equivalent aan-weerstand
• hFE gespecificeerd tot 10A voor een hoge opbouw
• Complementair PNP-type: FZT951
• Loodvrije afwerking; RoHS-conform (Notes 1 & 2)
• Halogeen- en antimonvrij.
• De FZT851Q is geschikt voor automotive toepassingen die specifieke verandering controle vereisen; dit onderdeel is AEC-Q101 gekwalificeerd, PPAP in staat, en vervaardigd in IATF16949 gecertificeerde faciliteiten.
Toepassingen van FZT851TA
• Geval: SOT223 type DN
• Materiaal van de behuizing: gevormd plastic, groene vormverbinding. UL ontvlambaarheid 94V-0
• Vochtgevoeligheid: niveau 1 per J-STD-020
• Eindpunten: Afwerking - Matte tin geplatte leidingen, soldeerbaar volgens MIL-STD-202, methode 208
• Gewicht: 0,112 gram (ongeveer)
Milieu &Exportclassificaties van FZT851TA
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH is getroffen |
| ECCN | EAR99 |
| HTSUS | 8541.29.0075 |
