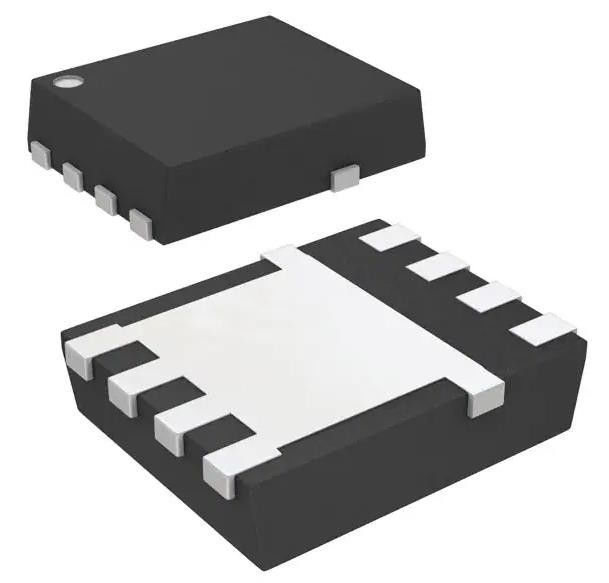

CSD16570Q5B N-kanaal 25 V 100A 3.2W 195W (Tc) Oppervlakte-montage 8-VSON-CLIP (5x6)
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | CSD16570Q5B |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| FET-type: | N-kanaal | Technologie: | MOSFET (Metaaloxide) |
|---|---|---|---|
| Drain naar bronspanning (Vdss): | 25 V | Stroom - continue afvoer (Id) @ 25°C: | 100A (Ta) |
| Inrichtingsspanning (Max Rds On, Min Rds On): | 4.5V, 10V | Rds On (Max) @ Id, Vgs: | 0.59mOhm @ 50A, 10V |
| Vgs(th) (Max) @ Id: | 1.9V @ 250 μA | 1.9V @ 250 μA: | nC 250 @ 10 V |
Productomschrijving
CSD16570Q5B N-kanaal 25 V 100A 3.2W 195W (Tc) Oppervlakte-montage 8-VSON-CLIP (5x6)
Specificaties van Het bedrag van de verrekenbare waarde.
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| FET's, MOSFET's | |
| Eénvoudige FET's, MOSFET's | |
| Mfr | Texas Instruments |
| Reeks | NexFETTM |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| FET-type | N-kanaal |
| Technologie | MOSFET (metaaloxide) |
| Drain naar bronspanning (Vdss) | 25 V |
| Stroom - continue afvoer (Id) @ 25°C | 100A (Ta) |
| Inrichtingsspanning (Max Rds On, Min Rds On) | 4.5V, 10V |
| Rds On (Max) @ Id, Vgs | 0.59mOhm @ 50A, 10V |
| Vgs(th) (Max) @ Id | 1.9V @ 250 μA |
| Doorgangsplicht (Qg) (Max) @ Vgs | 250 nC @ 10 V |
| Vgs (max) | ±20V |
| Invoercapaciteit (Ciss) (Max) @ Vds | 14000 pF @ 12 V |
| FET-kenmerk | - |
| Energieverspilling (max) | 3.2W (Ta), 195W (Tc) |
| Werktemperatuur | -55 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 8-VSON-CLIP (5x6) |
| Pakket / doos | 8-PowerTDFN |
| Basisproductnummer | Vaststelling van de waarde van de activa |
Kenmerken van Het bedrag van de verrekenbare waarde.
• Zeer lage weerstand
• lage Qg en Qgd
• Lage warmteweerstand
• Avalanche Rated
• Pb gratis terminalplating
• RoHS-conform
• Halogeenvrij
• SON 5-mm × 6-mm Plastic Package
Toepassingen van Het bedrag van de verrekenbare waarde.
• ORing- en hotswaptoepassingen
Milieu &Exportclassificaties van Het bedrag van de verrekenbare waarde.
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
