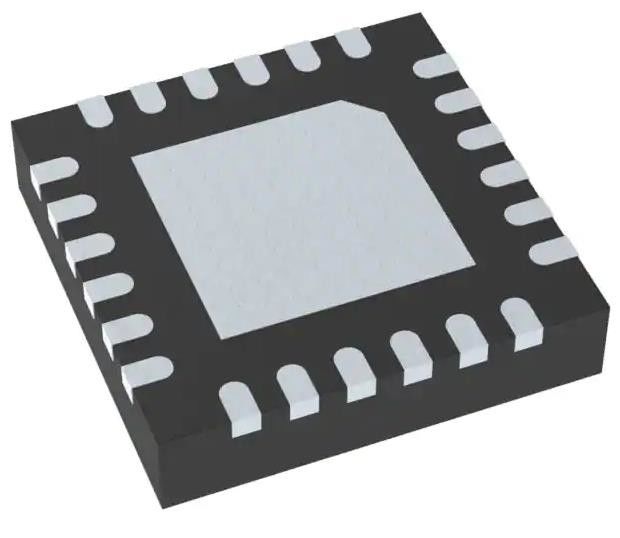

TPS65130RGER Buck-Boost Schakelregulator IC Dual Rail Verstelbaar 3.2V, -2V 2
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS65130RGER |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Configuratie van de output: | Positief en Negatief (Dubbel Spoor) | Uitvoertype: | Verstelbaar |
|---|---|---|---|
| Aantal output: | 2 | Spanning - Input (min): | 2.7V |
| Spanning - Invoer (max): | 5.5V | Spanning - Uitgang (min/vast): | 3.2V, -2V |
| Spanning - Uitgang (max): | 15V, -15V | Stroom - Uitgang: | 700mA (Schakelaar) |
| Frequentie - Overstappen: | 1.38MHz | Werktemperatuur: | -40 °C ~ 85 °C (TA) |
Productomschrijving
TPS65130RGER Buck-Boost Schakelregulator IC Dual Rail Verstelbaar 3.2V, -2V 2
Specificaties van TPS65130RGER
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - DC-DC-schakelregulatoren | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Functie | Stap-op, stap-op/stap-af |
| Configuratie van de output | Positieve en negatieve (dubbele spoor) |
| Topologie | Boost, Buck-Boost |
| Uitvoertype | Verstelbaar |
| Aantal output | 2 |
| Spanning - Input (min) | 2.7V |
| Spanning - Invoer (max) | 5.5V |
| Spanning - Uitgang (min/vast) | 3.2V, -2V |
| Spanning - Uitgang (max) | 15V, -15V |
| Stroom - Uitgang | 700 mA (schakelaar) |
| Frequentie - Overstappen | 1.38MHz |
| Synchrone rechtgever | - Nee, niet echt. |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 24-VFQFN Blootgestelde pad |
| Verpakking van de leverancier | 24-VQFN (4x4) |
| Basisproductnummer | TPS65130 |
Kenmerken van TPS65130RGER
• Invoerspanningsbereik: 2,7 V tot 5,5 V
• VPOS-output van de positieve boostconverter
¢ Verstelbaar vermogen: maximaal 15 V
- Twee schakelstroomlimietopties: 0,8 A en 2 A
¢ Efficiëntie van de omzetting: tot 89%
• VNEG negatieve omkering buck-boost converter output
¢ Verstelbare uitslag: tot ¢15 V
- Twee schakelstroomlimietopties: 0,8 A en 2 A
¢ Conversiesnelheid: tot 81%
• Beheerauto voor externe P-kanaal FET ondersteunt volledige ontkoppeling van de batterij
• 1-μA uitschakelstroom
• Individuele input voor flexibele outputsequencing
• Beschermingsmiddelen
¢ Overspanningsbescherming bij VPOS en VNEG
¢ bescherming tegen thermische uitschakeling
• 4 mm × 4 mm VQFN-24 verpakking (RGE)
Toepassingen van TPS65130RGER
• LCD- en AMOLED-displays (ongeveer 4" tot 17")
Persoonlijke elektronica (notebook, monitor, games)
Gebouwsautomatisering (lift, thermostaat)
¢ Gezondheidszorg, fitness, EPOS, industriële HMI, test en meting
• Algemeen gebruik split-rail
¢ T&M, gegevensverwerving, DAC's, ADC's
¢ Differentiële audio-PA-toevoer
¢ Fabriekautomatisering en -besturing In- en uitgangsmodules
¢ OPAMP-differentieel en vergelijkingsvoorziening
Milieu &Exportclassificaties van TPS65130RGER
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
