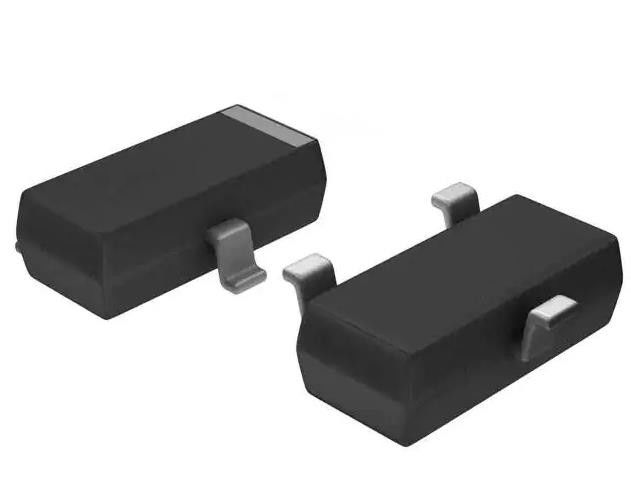

FDN335N N-kanaal 20 V 1.7A (Ta) 500mW (Ta) Oppervlakte-montage SOT-23-3
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | FDN335N |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| FET-type: | N-kanaal | Drain naar bronspanning (Vdss): | 20V |
|---|---|---|---|
| Stroom - continue afvoer (Id) @ 25°C: | 1.7A (Ta) | Inrichtingsspanning (Max Rds On, Min Rds On): | 2.5V, 4.5V |
| Rds On (Max) @ Id, Vgs: | 70mOhm @ 1.7A, 4.5V | Vgs(th) (Max) @ Id: | 1.5V @ 250µA |
| Poortlast ((Maximum) Qg) @ Vgs: | 5 nC @ 4,5 V | Vgs (max): | ±8V |
| Inputcapacitieve weerstand ((Maximum) Ciss) @ Vds: | 310 pF @ 10 V | (Maximum) machtsdissipatie: | 500mW (Ta) |
Productomschrijving
FDN335N N-kanaal 20 V 1.7A (Ta) 500mW (Ta) Oppervlakte-montage SOT-23-3
Specificaties van FDN335N
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| FET's, MOSFET's | |
| Eénvoudige FET's, MOSFET's | |
| Mfr | een half |
| Reeks | PowerTrench® |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| FET-type | N-kanaal |
| Technologie | MOSFET (metaaloxide) |
| Drain naar bronspanning (Vdss) | 20 V |
| Stroom - continue afvoer (Id) @ 25°C | 1.7A (Ta) |
| Inrichtingsspanning (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| Rds On (Max) @ Id, Vgs | 70 mOhm @ 1,7 A, 4,5 V |
| Vgs(th) (Max) @ Id | 1.5V @ 250μA |
| Doorgangsplicht (Qg) (Max) @ Vgs | 5 nC @ 4,5 V |
| Vgs (max) | ± 8V |
| Invoercapaciteit (Ciss) (Max) @ Vds | 310 pF @ 10 V |
| FET-kenmerk | - |
| Energieverspilling (max) | 500 mW (Ta) |
| Werktemperatuur | -55 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | SOT-23-3 |
| Pakket / doos | TO-236-3, SC-59, SOT-23-3 |
| Basisproductnummer | FDN335 |
Kenmerken van FDN335N
• 1,7 A, 20 V. R DS ((ON) = 0,07 Ω @ V GS = 4,5 V RDS ((ON) = 0,100 Ω @ V GS = 2,5 V.
• Lage poortlading (typisch 3,5 nC).
• Hoogwaardige sloottechnologie voor extreem lage R DS ((ON)
• Hoog vermogen en vermogen om stroom te hanteren
Toepassingen van FDN335N
• DC/DC-omvormer
• Laadschakelaar
Milieu &Exportclassificaties van FDN335N
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
