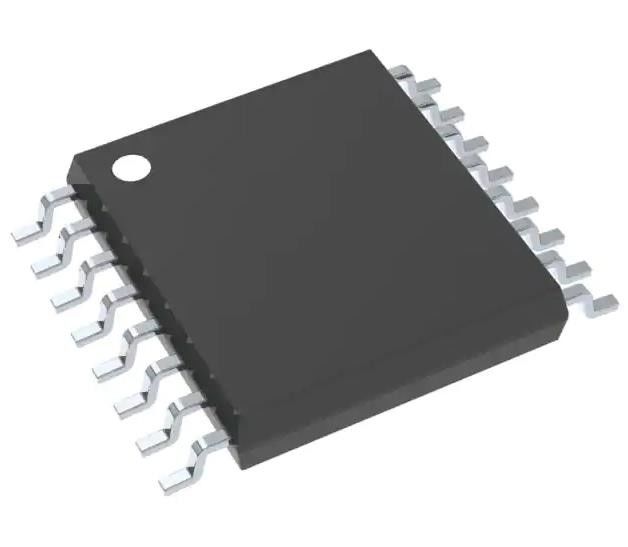

ADS7280IPW 14 bit analoog naar digitaal converter 2 Input 1 SAR 16-TSSOP
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | ADS7280IPW |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal Beetjes: | 14 | Monsternamingspercentage (per seconde): | 1 m |
|---|---|---|---|
| Aantal Input: | 2 | Invoertype: | Het pseudo-verschil, kiest Gebeëindigd uit |
| Gegevensinterface: | SPI, DSP | Configuratie: | MUX-S/H-ADC |
| Verhouding - VERPAKKEN EN VERZENDEN: ADC: | 1:01 | Aantal A/D-Convertors: | 1 |
Productomschrijving
ADS7280IPW 14 bit analoog naar digitaal converter 2 Input 1 SAR 16-TSSOP
Specificaties van ADS7280IPW
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Gegevensverwerving | |
| Analoog naar digitaal omzetters (ADC) | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Buis |
| Productstatus | Actief |
| Aantal bits | 14 |
| Monsternamingspercentage (per seconde) | 1M |
| Aantal ingangen | 2 |
| Invoertype | Pseudo-differentieel, eenzijdig |
| Gegevensinterface | SPI, DSP |
| Configuratie | MUX-S/H-ADC |
| Verhouding - S/H:ADC | 1:01 |
| Aantal A/D-omvormers | 1 |
| Architectuur | SAR |
| Referentietype | Externe |
| Spanning - Voeding, analoog | 5V |
| Spanning - Voeding, digitaal | 1.65V ~ 5.5V |
| Kenmerken | - |
| Werktemperatuur | -40 °C ~ 85 °C |
| Pakket / doos | 16-TSSOP (0,173", 4,40 mm breedte) |
| Verpakking van de leverancier | 16-TSSOP |
| Montage-type | Oppervlakte |
| Basisproductnummer | ADS7280 |
Kenmerken van ADS7280IPW
* 2,7 V tot 5,5 V analoge voeding, laag vermogen:
- 13,7mW (1MHz, +VA = 3V, +VBD = 1,8V)
* 1MHz steekproefsnelheid 3V s +VA S 5.5V,900kHz steekproefsnelheid 2.7V S +VA S 3V
* Uitstekende gelijkstroomprestaties:
- +0,4 LSB Typ,土1,0 LSB Max INL
- +0,4 LSB Typ,土1,0 LSB Max DNL
- +0,8mV Maximale verschuivingsfout bij 3Vl
- +1,25mV Maximale verslechtering bij 5V
* Uitstekende wisselstroomprestaties bij f = 10 kHz met 85,9 dB SNR,105.3dB SFDR,-100.1dB THD
* Ingebouwde omrekenklok (CCLK)
* 1,65 V tot 5,5 V IO-toevoer:
- SPITM/DSP-compatibele seriële interface
- SCLK tot 50MHz
* Uitgebreide afstotingsmodus:
- Diep-Power-Down.
- Nap PowerDown
- Auto-nap Power-Down
* Unipolair inlaatbereik: 0V tot VREF
* Software opnieuw instellen
* Global CONVST (onafhankelijk van CS)
* Programmeerbare status/polariteit EOC/INT
* 4 * 4 QFN-16 en TSSOP-16 pakketten
* Multi-chip Daisy-Chain Mode
* Programmable TAG Bit Output
* Automatische/handmatige kanaalselectie-modus (ADS7280)
Toepassingen van ADS7280IPW
* Communicatie
* Interface van de transducer
* Medische instrumenten
* Magnetometers
* Beheersing van industriële processen
* Systemen voor het verkrijgen van gegevens
* Automatische testapparatuur
Milieu &Exportclassificaties van ADS7280IPW
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
